回复:
这种情况可以尝试将有限元网格细化。

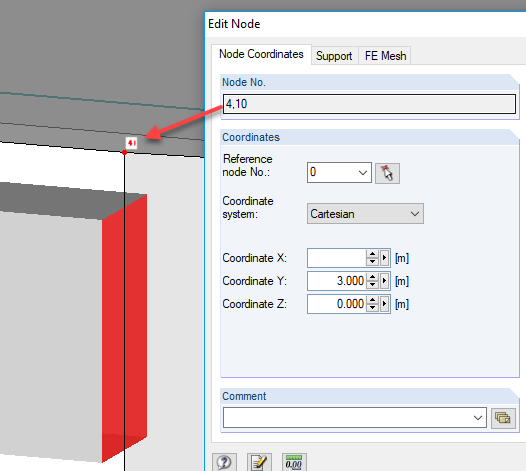

但是，通常情况下最好重新生成模型，例如将节点坐标四舍五入到小数点后 6 位。 通过菜单“工具 → 重新生成模型”可以使用该功能。 这样，由最小坐标差异引起的误差就会得到纠正（见图 01）。

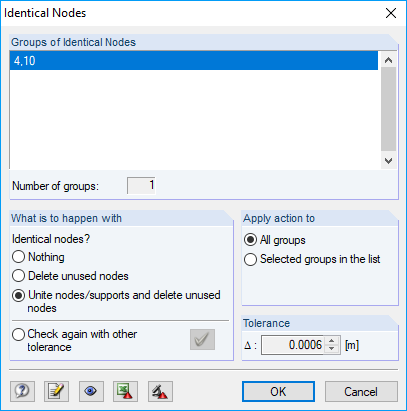

模型检查也可以找到双节点（菜单“工具 → 模型检查 → 相同节点”）。 在接下来的对话框中，您可以指定如何处理这些节点（见图 02）。
常见问题和解答 (FAQ)
长度: 00:00:16 min
常见问题和解答 (FAQ)
长度: 00:00:58 min
长度: 00:00:34 min
长度: 00:00:56 min
常见问题和解答 (FAQ)
长度: 00:01:28 min
常见问题和解答 (FAQ)
长度: 00:01:07 min
常见问题和解答 (FAQ)
长度: 00:01:02 min
长度: 00:00:39 min
长度: 00:00:45 min
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.
In RF-/FUND Pro können die verfügbaren Betonstahldurchmesser durch den Benutzer angepasst werden. Die Anpassung der verfügbaren Stabdurchmesser funktioniert hierbei analog zu den Modulen RF-/BETON (Stäbe) und RF-/BETON Stützen.
.png?mw=350&hash=1c031608c18b5a867799b52552d26586745de8ac)
您有单柱截面或带角度的墙需要进行冲切验算吗？
没问题。 在 RFEM 6 中，您不仅可以对矩形和圆形截面，还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时，用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大，比如大于 20%，则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%，则可能出现局部失稳现象（例如单个构件屈曲）。
此外，模态相关系数还可以用于，例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小（例如<20%），则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中，该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法：
- 平面: 切割将会在离参考板最近的面上进行。
- 面： 只切割板的相交部分。
- 边界盒： 被切割的部分为矩形，由边界盒的高度和宽度决定。
- 凸壳： 板件切割时使用截面的外壳。 切割时会考虑截面的圆角。
