FAQ 002492 DE

22. Februar 2019

Markus Baumgärtel Allgemein RFEM RSTAB

Bei der Kontrolle vor der Berechnung erscheint die Meldung: "Fehler Nr. 16 beim Generieren des FE-Netzes. Zwei oder mehr Knoten haben gleiche Koordinaten."

Antwort

Sie können in diesem Fall versuchen, das FE-Netz feiner einzustellen.

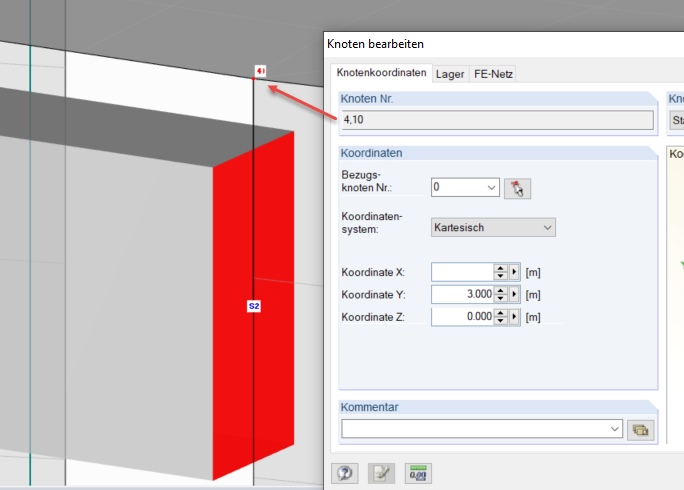

Besser ist es jedoch meist, das Modell zu regenerieren und die Knotenkoordinaten z. B. auf 6 Stellen zu runden. Diese Funktion können Sie über das Menü "Extras → Modell regenerieren" aufrufen. Damit werden die Ungenauigkeiten bereinigt, die durch kleinste Differenzen bei einer Koordinate vorliegen (siehe Bild 01).

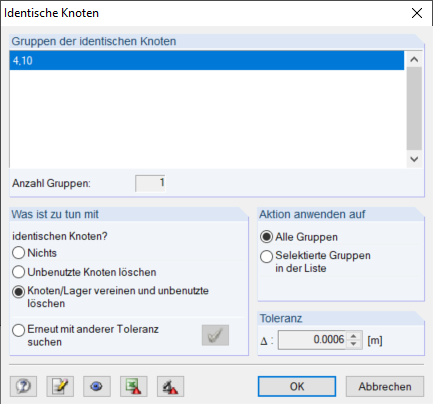

Doppelte Knoten lassen sich auch über die Modellkontrolle finden (Menü "Extras → Modellkontrolle → Identische Knoten"). Im folgenden Dialog können Sie festlegen, was mit diesen Knoten geschehen soll (siehe Bild 02).

Schlüsselwörter

Modellkontrolle doppelte Knoten Fehler 16 Modell regenerieren regenerieren
