FAQ 002492 PL

22. lutego 2019

Markus Baumgärtel Ogólne RFEM RSTAB

Podczas sprawdzania obliczeń wyświetlany jest następujący komunikat: "Błąd nr 16 podczas generowania siatki ES składa się z dwóch lub więcej węzłów z tymi samymi współrzędnymi."

Odpowiedź

W takim przypadku można przeprowadzić bardziej precyzyjne strojenie siatki ES.

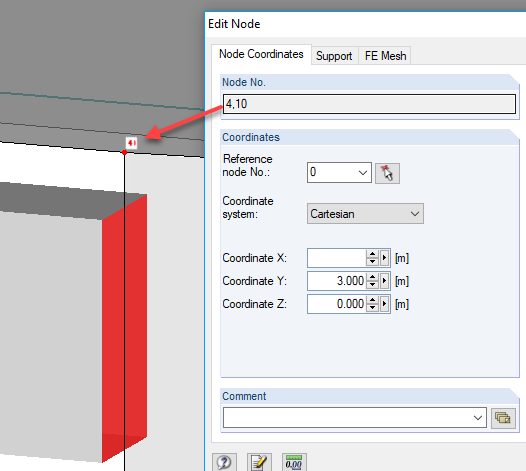

Zwykle lepiej jest zregenerować model i wprowadzić współrzędne węzła z. Na przykład do zaokrąglenia do 6 lokalizacji. Aby uzyskać dostęp do tej funkcji, należy wybrać menu "Narzędzia → Ponowne generowanie modelu." Poprawia to nieścisłość spowodowaną najmniejszymi różnicami we współrzędnych (patrz Rysunek 01).

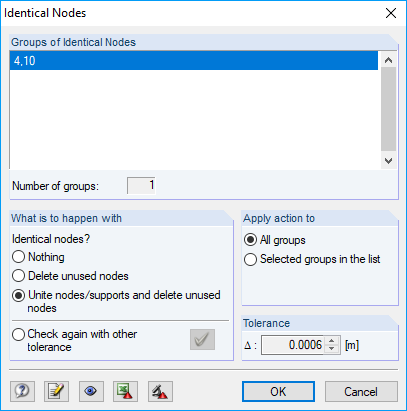

Powielone węzły można znaleźć również poprzez zaznaczenie pola wyboru Model (wybór "Narzędzia → Weryfikacja modelu → Węzły identyczne"). W poniższym oknie dialogowym można zdefiniować, co należy zrobić z tymi węzłami (patrz Rysunek 02).

Słowa kluczowe

Kontrola modelu podwójne węzły błąd 16 regeneracja modelu regeneracja
