Při kontrole výpočtu se zobrazí následující zpráva: "Chyba č. 16 při generování sítě KP mají dva nebo více uzlů stejné souřadnice."

Odpověď

V takovém případě lze zkusit jemnější ladění sítě KP.

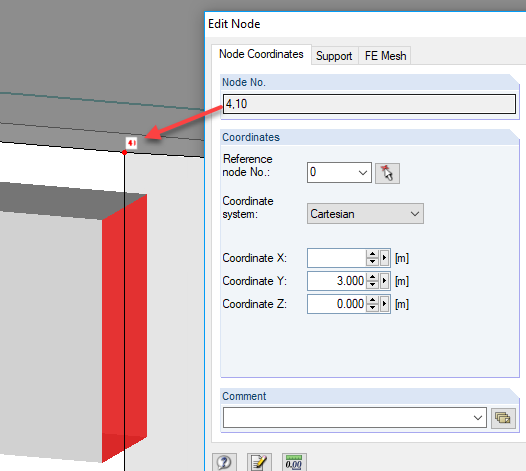

Obvykle je však lepší regenerovat model a zadat souřadnice uzlu z. Na 6 míst lze například zaokrouhlit. Tuto funkci vyvoláme z hlavní nabídky Nástroje → Regenerovat model. To koriguje nepřesnost v důsledku nejmenších rozdílů v souřadnici (viz obrázek 01).

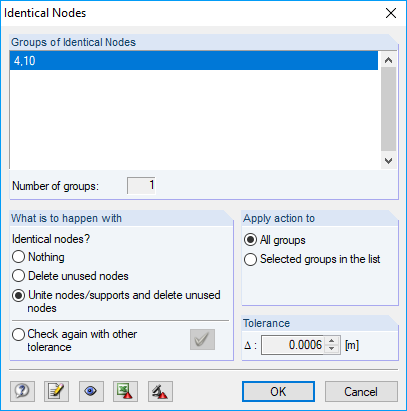

Duplicitní uzly najdeme také zaškrtnutím políčka Model (vyberte příkaz Nástroje → Kontrola modelu → Identické uzly). V následujícím dialogu lze zadat, co je třeba provést s těmito uzly (viz obrázek 02).

Klíčová slova

Kontrola modelu dvojité uzly chyba 16 regenerace modelu regenerace
