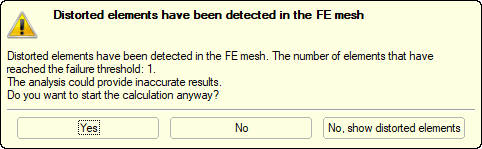

При создании сетки FE я получаю сообщение о том, что обнаружены искаженные элементы. Что делать?

Ответ

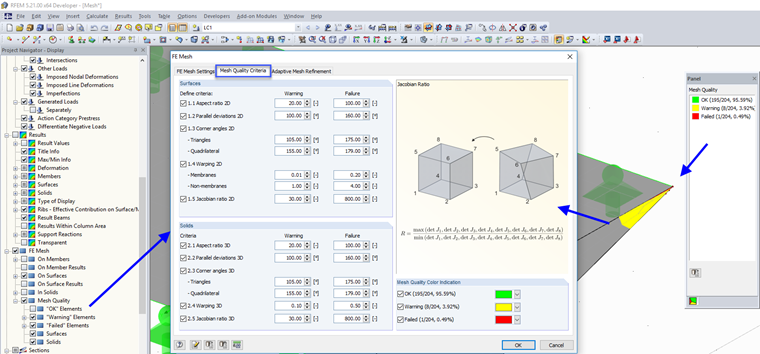

Отображение качества сетки FE - это помощь для расчета плоских конструктивных компонентов. При создании сетки, полученные FE элементы проверяются на внутреннее качество в соответствии с конкретными критериями. Результат можно отобразить в графическом виде. Три уровня качества показаны зеленым, желтым или красным цветом.

Значения выбранных критериев могут быть скорректированы пользователем. Таким образом, они могут быть адаптированы к индивидуальным требованиям.

Контроль качества сетки FE позволяет оценить дискретность. Например, можно локализовать области, требующие уточнения сетки. Тем не менее, пользователь не может заменить технический контроль сетки FE.

Ключевые слова

искаженные искаженные элементы качество сетки FE критерии качества
