Risposta:

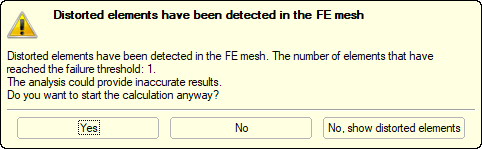

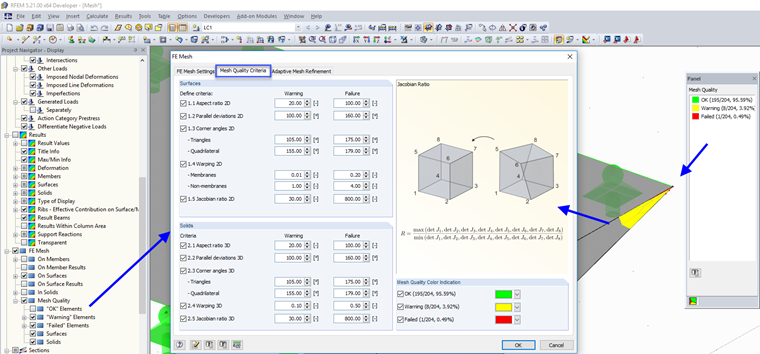

La visualizzazione della qualità della mesh agli EF può aiutare nel calcolo dei componenti strutturali planari. Durante la generazione della mesh, gli elementi EF creati sono sottoposti a un controllo interno secondo criteri specifici. Il risultato può essere visualizzato graficamente. Tre livelli di qualità sono visualizzati in verde, giallo o rosso.
I valori dei criteri selezionati possono essere personalizzati. Così, puoi adattarli alle tue esigenze individuali.
In questo modo, il controllo di qualità della mesh agli EF consente una valutazione della discretizzazione. Ad esempio, è possibile localizzare le aree che richiedono l'affinamento della mesh agli elementi finiti. Tuttavia, non può sostituire il controllo ingegneristico della mesh agli elementi finiti da parte dell'utente.
