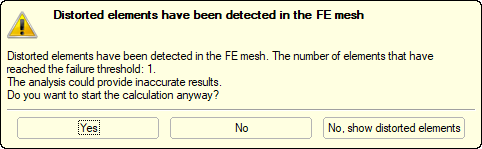

Lors de la création du maillage FE, je reçois un message indiquant que des éléments déformés ont été détectés. Que faire?

Réponse

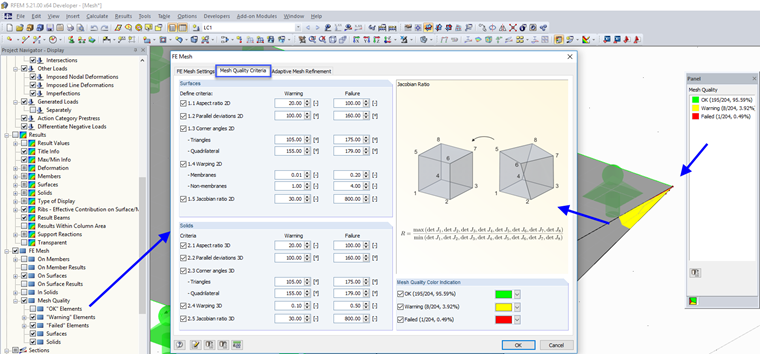

L'affichage de la qualité de treillis EF est utile pour le calcul des composants de structure plans. Lorsque vous générez le maillage, la qualité interne des éléments EF résultants est vérifiée selon des critères spécifiques. Le résultat peut être affiché graphiquement. Les trois niveaux de qualité sont affichés en vert, jaune ou rouge.

Les valeurs des critères vérifiés peuvent être ajustées par l'utilisateur. Ainsi, ils peuvent être adaptés aux besoins individuels.

Le contrôle de la qualité du maillage EF permet une évaluation de la discrétisation. Vous pouvez par exemple localiser les zones nécessitant un raffinement de maillage EF. Cependant, il ne peut pas remplacer le contrôle technique du maillage EF par l'utilisateur.
