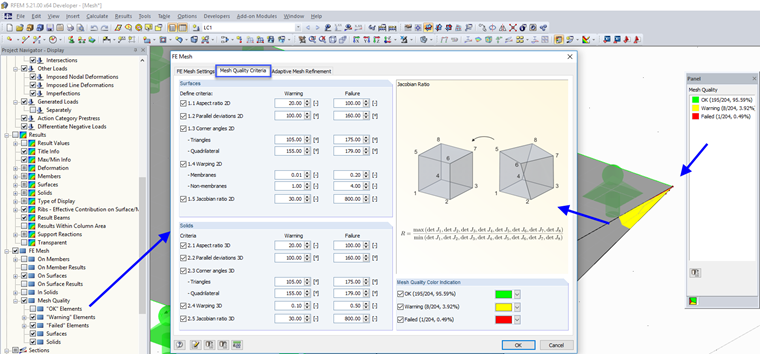

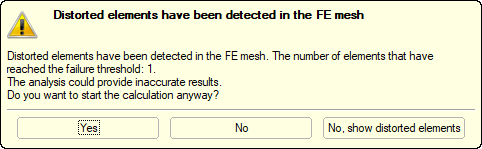

有限元网格质量的显示可以帮助您计算平面结构构件。 在生成网格时,根据特定标准对创建的有限元单元进行内部检查。 结果可以图形方式显示。 三个质量等级以绿色、黄色或红色显示。
可以自定义勾选条件的值。 因此,您可以根据自己的需要进行调整。
通过有限元网格质量检查可以对离散化进行评估。 例如,可以局部化需要有限元网格细化的区域。 但是并不能代替用户对有限元网格的工程控制。
有限元网格质量的显示可以帮助您计算平面结构构件。 在生成网格时,根据特定标准对创建的有限元单元进行内部检查。 结果可以图形方式显示。 三个质量等级以绿色、黄色或红色显示。
可以自定义勾选条件的值。 因此,您可以根据自己的需要进行调整。
通过有限元网格质量检查可以对离散化进行评估。 例如,可以局部化需要有限元网格细化的区域。 但是并不能代替用户对有限元网格的工程控制。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
