Pytanie

Podczas tworzenia siatki ES pojawia się komunikat o wykryciu zniekształconych elementów. Co mam zrobić?

Odpowiedź:

Wyświetlanie jakości siatki ES może być pomocne w obliczaniu płaskich elementów konstrukcyjnych. Utworzone elementy ES podczas generowania siatki są poddawane wewnętrznej kontroli według określonych kryteriów. Wynik można wyświetlić graficznie. W kolorze zielonym, żółtym lub czerwonym wyświetlane są trzy poziomy jakości.

Wartości sprawdzanych kryteriów można dostosować do własnych potrzeb. Dzięki temu można dostosować je do indywidualnych potrzeb.

W ten sposób kontrola jakości siatki ES umożliwia ocenę dyskretyzacji. Możliwe jest na przykład zlokalizowanie obszarów, które wymagają zagęszczenia siatki ES. Nie może ona jednak zastąpić inżynieryjnej kontroli nad siatką ES przez użytkownika.

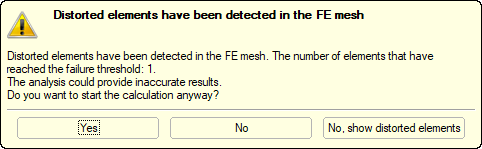

Komunikat "Wykryto zniekształcone elementy"

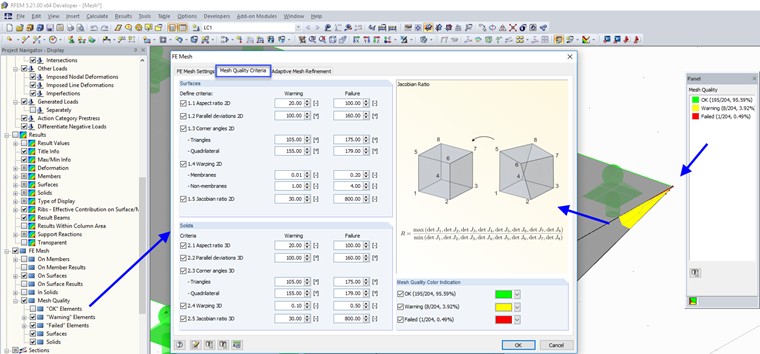

Sprawdzanie "Kryteriów jakości siatki ES"
