22. febrero 2019

002494

Markus Baumgärtel

General

RFEM

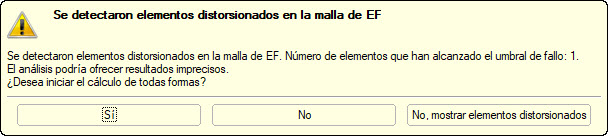

Al crear una malla de EF, aparece un mensaje diciendo que se han detectado elementos distorsionados. ¿Qué debo hacer?

Respuesta

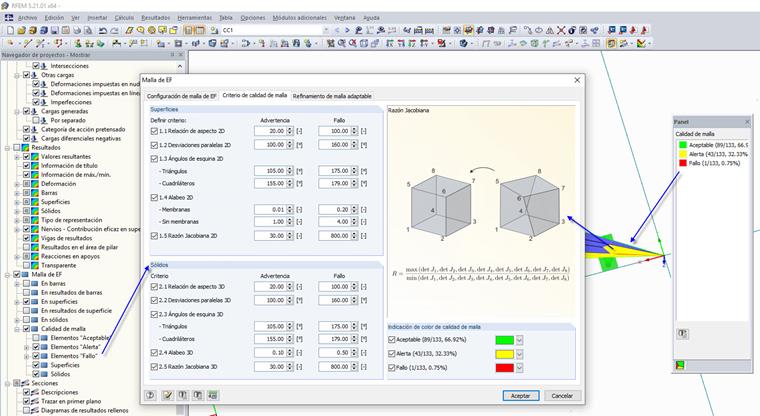

La visualización de la calidad de la malla de EF es de ayuda con el cálculo de componentes estructurales planos. Al generar la malla, los elementos finitos creados están sujetos a una comprobación interna según unos criterios específicos. Se puede mostrar gráficamente el resultado. Se muestran los tres niveles de calidad en verde, amarillo o rojo.

El usuario puede personalizar los valores de los criterios de comprobación. Por lo tanto, puede ajustarlos según sus propias necesidades.

De esta forma, la comprobación de la calidad de la malla de EF permite una evaluación de la discretización. Por ejemplo, es posible ubicar áreas que necesiten un refinamiento de la malla de EF. Sin embargo, el usuario no puede reemplazar el control de ingeniería de la malla de EF.

Palabras clave

Deformado Elementos deformados Calidad de la malla de EF Criterio de calidad Discretización
