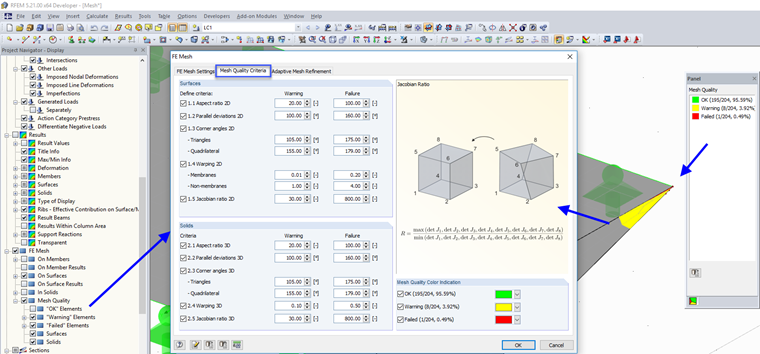

A apresentação da qualidade da malha de EF pode ajudar no cálculo dos componentes estruturais planos. Beim Generieren des Netzes erfolgt eine interne Kontrolle der erzeugten FE-Elemente nach bestimmten Kriterien. Das Ergebnis kann grafisch angezeigt werden. Dabei werden die drei Stufen der Qualität grün, gelb oder rot dargestellt.
Die Werte der überprüften Kriterien lassen sich benutzerdefiniert anpassen. Sie können somit an die individuellen Erfordernisse angeglichen werden.
Die Kontrolle der FE-Netzqualität ermöglicht so eine Beurteilung der Diskretisierung. Es können beispielsweise Bereiche lokalisiert werden, die eine FE-Netzverdichtung erfordern. Sie kann jedoch die ingenieurmäßige Kontrolle des FE-Netzes durch den Anwender nicht ersetzen.
