Я хотел бы импортировать сечение в качестве DXF в SHAPE-THIN и автоматически преобразовать его в сечение. Где можно найти эту функцию?

Ответ

Можно импортировать файл DXF с помощью меню «Файл → Импорт». Обычно, однако, требуется доработать файл.

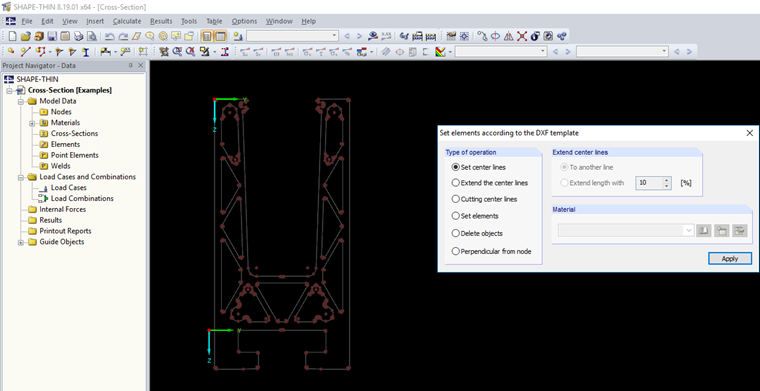

Можно дополнительно определить элементы на основе шаблона DXF. Чтобы получить доступ к данной функции, нажмите на пункт меню «Редактировать → Установить элементы с помощью шаблона DXF». Появится диалоговое окно «Определение элементов по шаблону DXF» (см. Рис.).

Во-первых, центральные линии создаются щелчком на противоположные контуры DXF. Затем, используйте опцию «Задать элементы», чтобы выбрать элементы, щелкнув на центральные линии. Для непараллельных контуров, вы должны определить элементы вручную, потому что SHAPE-THIN может создавать только элементы и дуги из параллельных линий.

Импорт DXF из 45:50 при импорте данных в качестве видео , Вы можете найти его ниже ссылок .
