Markus Baumgärtel Import/Export & BIM SHAPE-THIN

Do formátu SHAPE-THIN bych chtěl importovat průřez jako DXF a automaticky ho převést do průřezu. Kde najdu tuto funkci?

Odpověď

Soubor DXF můžeme načíst z hlavní nabídky "Soubor → Importovat". Obvykle je však třeba soubor znovu zpracovat.

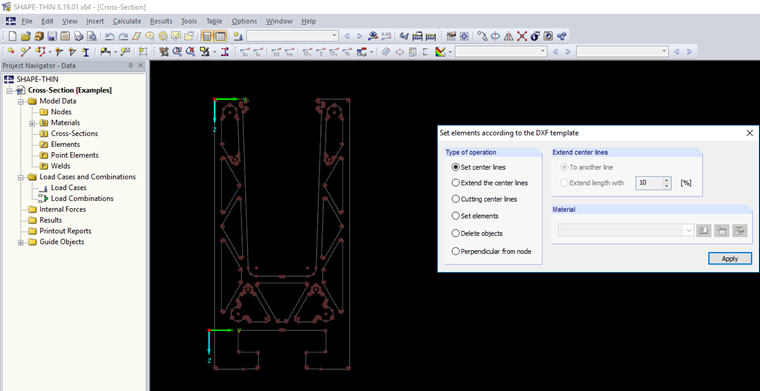

Zadat lze dodatečně na základě šablony DXF. Tuto funkci vyvoláme příkazem z hlavní nabídky "Upravit → Nastavit prvky se šablonou DXF". Objeví se dialog "Definovat prvky podle předlohy DXF" (viz obrázek).

Nejdříve vytvoříme středové linie kliknutím na opačné obrysy DXF. Poté příkazem "Nastavit prvky" vybereme prvky kliknutím na středové linie. V případě neparalelních obrysů je třeba prvky zadat ručně, protože SHAPE-THIN může vytvářet pouze prvky a oblouky z rovnoběžných linií.

Při importování informačního dne jako videa se popisuje import dat DXF z 45:50. Najdete ji pod odkazy .

Klíčová slova

DXF SHAPE-THIN Importovat DXF Importovat DXF SHAPE-THIN
