FAQ 002499 PL

25. lutego 2019

Markus Baumgärtel Import / Eksport i BIM SHAPE-THIN

Chciałbym zaimportować przekrój jako DXF do SHAPE-THIN i automatycznie przekonwertować go na przekrój. Gdzie mogę znaleźć tę funkcję?

Odpowiedź

Plik DXF można zaimportować za pomocą menu "Plik → Importować". Zwykle jednak konieczne jest ponowne przetworzenie pliku.

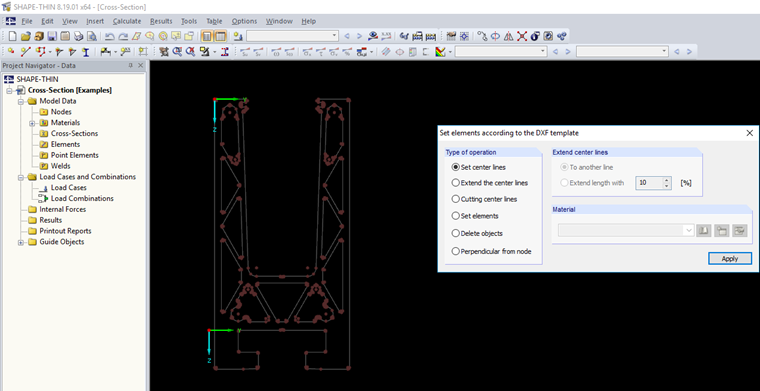

Elementy definiowane wstecznie można definiować na podstawie szablonu DXF. Aby uzyskać dostęp do tej funkcji, należy wybrać pozycję menu "Edytować → Ustawić elementy przy użyciu szablonu DXF." Pojawi się okno dialogowe "Definiuj elementy według szablonu DXF" (patrz rysunek).

Najpierw linie środkowe są tworzone poprzez kliknięcie na przeciwległe kontury DXF. Następnie za pomocą opcji "Ustaw elementy" można wybrać elementy, klikając linie środkowe. W przypadku konturów innych niż równoległe elementy należy zdefiniować ręcznie, ponieważ SHAPE-THIN może tworzyć tylko elementy i łuki z linii równoległych.

Podczas importowania dnia informacyjnego jako wideo opisany jest import DXF z 45:50. Znajdziesz go pod linkami .

Słowa kluczowe

DXF SHAPE-THIN Importowanie DXF Importować DXF SHAPE-THIN
