Markus Baumgärtel 输入 / 输出 & BIM SHAPE-THIN

我想将一个截面作为DXF导入到SHAPE-THIN中并自动将其转换成一个截面。 我在哪里找到这个功能?

回答

您可以使用菜单“文件→导入”导入DXF文件。 但是通常需要对文件进行返工。

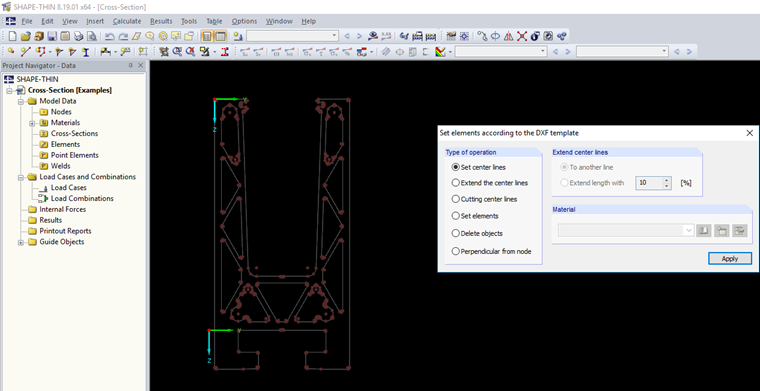

可以在DXF模板的基础上追溯定义元素。 在该功能中选择菜单项“编辑→使用DXF模板设置元素”。 出现“按照DXF模板定义元素”对话框(见图)。

首先,通过点击相反的DXF轮廓创建中心线。 然后使用“设置元素”选项通过点击中心线选择元素。 对于不平行的轮廓,必须手动定义,因为SHAPE-THIN只能从平行线创建元素和圆弧。

信息作为视频导入时,将描述从45:50导入DXF。 你可以在链接的下面找到它。
