Je souhaite importer une section DXF dans SHAPE-THIN et la convertir automatiquement en section. Où puis-je trouver cette fonctionnalité?

Réponse

Vous pouvez importer le fichier DXF à l'aide du menu «Fichier → Importer». Toutefois, il est généralement nécessaire de retravailler le fichier.

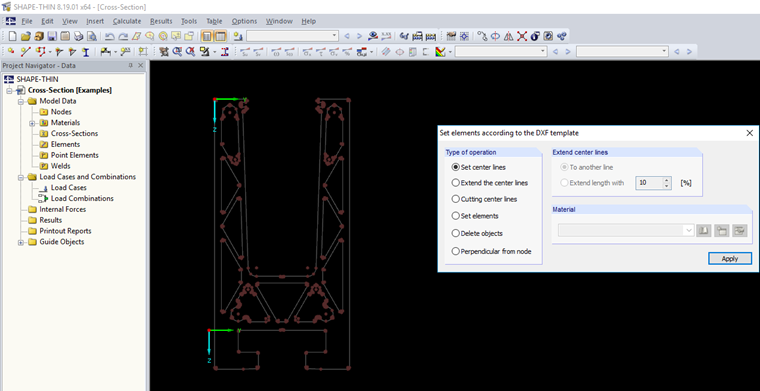

Il est possible de définir les éléments de manière rétroactive à partir du modèle DXF. Pour accéder à cette fonction, sélectionnez l'entrée de menu «Modifier → Définir les éléments avec le modèle DXF». La boîte de dialogue "Définir les éléments selon le modèle DXF" apparaît (voir la Figure).

D'abord, les lignes centrales sont créées en cliquant sur les contours DXF opposés. Puis, utilisez l'option «Définir les éléments» pour sélectionner les éléments en cliquant sur les lignes centrales. Pour les contours non parallèles, vous devez définir les éléments manuellement car SHAPE-THIN ne peut que créer des éléments et des arcs à partir de lignes parallèles.

Lorsque vous importez une journée d'information sous forme de vidéo , l'importation de DXF à partir de 45:50 est décrite. Vous pouvez le trouver sous les liens .
