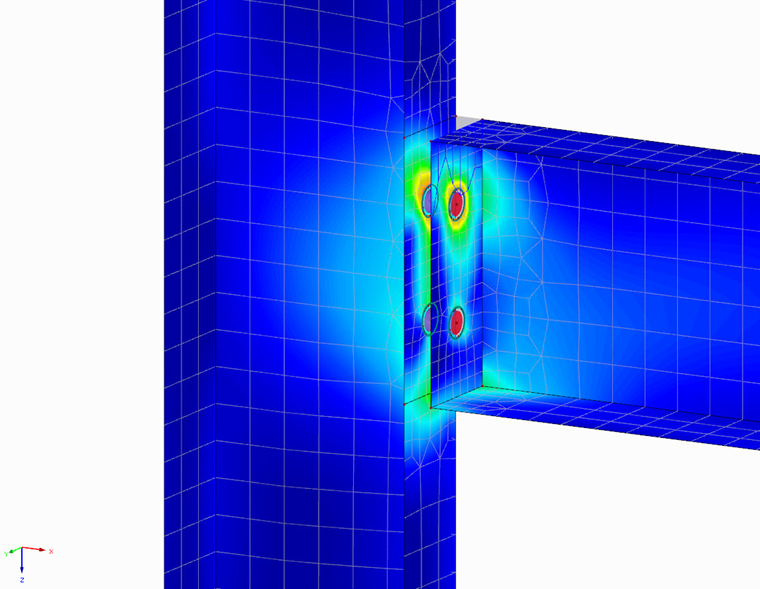

Я измерил соединение стальной конструкции с помощью дополнительного модуля RF-JOINTS и смоделировал его для сравнения в RFEM. Почему результаты не идентичны?

Ответ

RF-JOINTS выполняет стандартизованную проектировку стальных соединений, которые нелегко сравнить с точным расчетом КЭ.

Таким образом, должны быть выполнены следующие условия:

  • Учет или исключение трения / сжатия / растяжения внутри контактного тела (заготовка «Solid»), а также для последующего моделирования болтов
  • Учет внутренних сил и деформаций в впоследствии смоделированных концевых плитах или аналогичных, что вызывает перераспределение сил болта при расчете КЭ (в отличие от идеализированного расчета в RF-JOINTS)
    Это можно скорректировать с помощью жестких объектов соединения, например (торцовая плита в качестве жесткой поверхности).
  • Равномерное введение нагрузки в модель КЭ, например, с помощью жестких стержней или жестких поверхностей, как описано в статье « Подходы к моделированию жестких соединений по методу FEM »

Ключевые слова

соединение Параметры соединения Результаты Результаты
