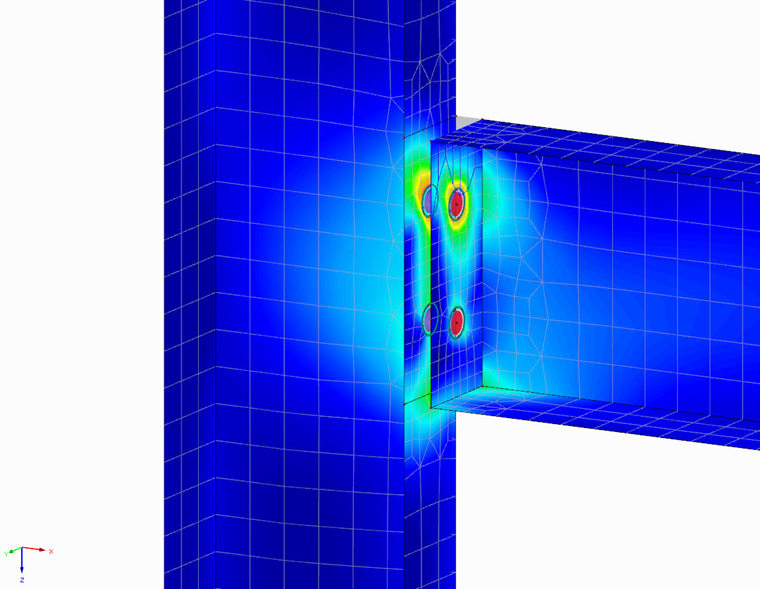

Zwymiarowałem połączenie konstrukcji stalowej z dodatkowym modułem RF-JOINTS i modelowałem go w celu porównania w programie RFEM. Dlaczego wyniki nie są identyczne?

Odpowiedź

RF-JOINTS przeprowadza wyidealizowane obliczenia stalowego połączenia zgodnie z normą, co nie daje się łatwo porównać z dokładnym obliczeniem ES.

Muszą być spełnione następujące warunki:

  • Uwzględnienie lub wykluczenie tarcia / ściskania / rozciągania w bryle kontaktowej (zakładka 'Bryła') oraz śrub wymodelowanych w późniejszym czasie
  • Uwzględnienie sił wewnętrznych i odkształceń w późniejszych modelowanych płytach końcowych lub podobnych, powodujących redystrybucję sił śrub w obliczeniach ES (w przeciwieństwie do wyidealizowanej konstrukcji w RF-JOINTS)
    Można to skorygować na przykład poprzez zastosowanie sztywnych obiektów połączeniowych (płyta końcowa jako powierzchnia sztywna).
  • Równomierne wprowadzanie obciążenia do modelu ES, na przykład przy użyciu prętów sztywnych lub powierzchni sztywnych, zgodnie z opisem w artykule " Modelowanie MEM połączeń sztywnych "
