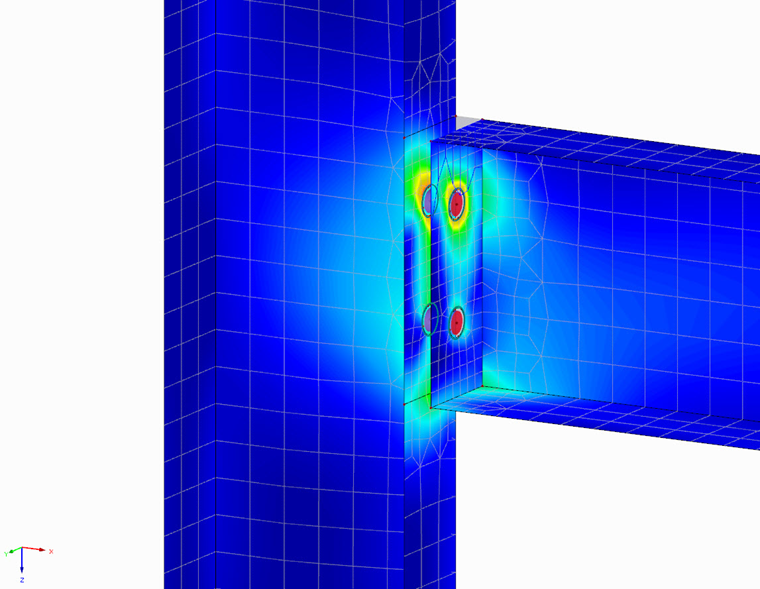

He calculado una unión de acero usando RF-JOINTS y luego he creado un modelo para compararlo en RFEM. ¿Por qué los resultados no son idénticos?

Respuesta

En RF-JOINTS se realiza un cálculo idealizado de una unión según la norma, lo que no se puede comparar fácilmente con un cálculo exacto de EF.

Por lo tanto, se deben cumplir las siguientes condiciones:

  • Consideración u omisión de la fricción/compresión/tensión con el sólido de contacto (pestaña "Sólido") así como para los pernos modelados posteriormente
  • Consideración de los esfuerzos internos y deformaciones durante las chapas frontales o similar del modelo posterior, lo que da como resultado una distribución de los esfuerzos en los pernos en el cálculo de EF (al contrario que el cálculo idealizado en RF-JOINTS).
    Esto se puede corregir con objetos de unión rígida, por ejemplo una chapa frontal y una superficie rígida.
  • Introducción de la carga uniforme en el modelo de EF, por ejemplo, al usar barras o superficies rígidas como se describe en el artículo "Planteamientos del modelado del MEF para uniones rígidas"
