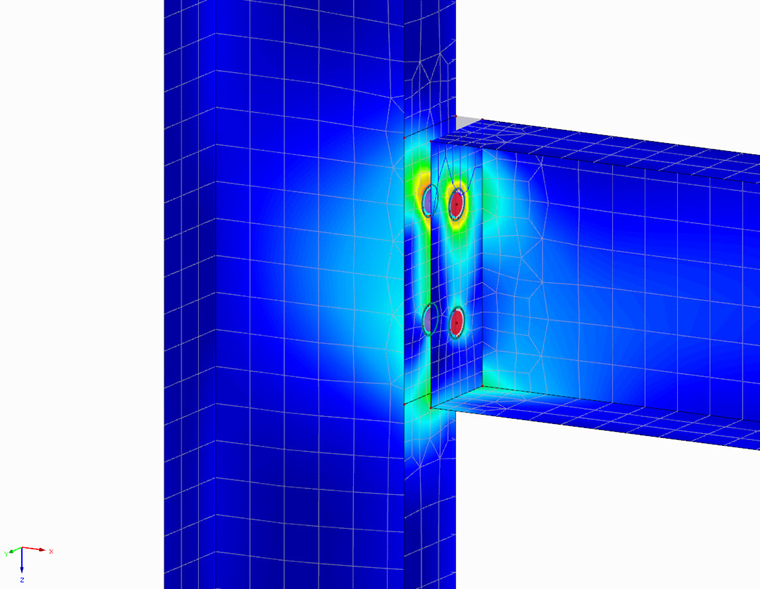

J'ai dimensionné une connexion de construction en acier avec le module complémentaire RF-JOINTS et l'ai modélisé pour comparaison dans RFEM. Pourquoi les résultats ne sont-ils pas identiques?

Réponse

RF-JOINTS réalise une vérification idéalisée d'une connexion en acier selon la norme, qui ne peut pas être comparée avec un calcul EF exact.

Ainsi, les conditions suivantes doivent être remplies:

  • Considération ou exclusion de la friction / compression / traction dans le solide de contact (onglet «Solide») ainsi que pour les boulons modélisés ultérieurement
  • Considération des efforts internes et des déformations dans les plaques d'extrémité modélisées ultérieurement ou similaires, ce qui entraîne une redistribution des efforts de boulon dans le calcul EF (contrairement à la vérification idéalisée dans RF-JOINTS)
    Cela peut être corrigé par des objets de liaison rigides, par exemple (une plaque d'extrémité en tant que surface rigide).
  • Introduction uniforme des charges dans le modèle EF, par exemple à l'aide de barres rigides ou de surfaces rigides comme décrit dans l'article « Méthodes de modélisation par éléments finis des assemblages rigides »

Mots-clés

Joint Assemblage Résultats Modèle surfacique
