FAQ 002531 RU 28. февраля 2019

Markus Baumgärtel Дополнительные модули RF-STEEL EC3 STEEL EC3

Как жесткость на кручение (деформация профиля) влияет на вращающуюся подкладку? Я нигде не нахожу их в программе.

Ответ

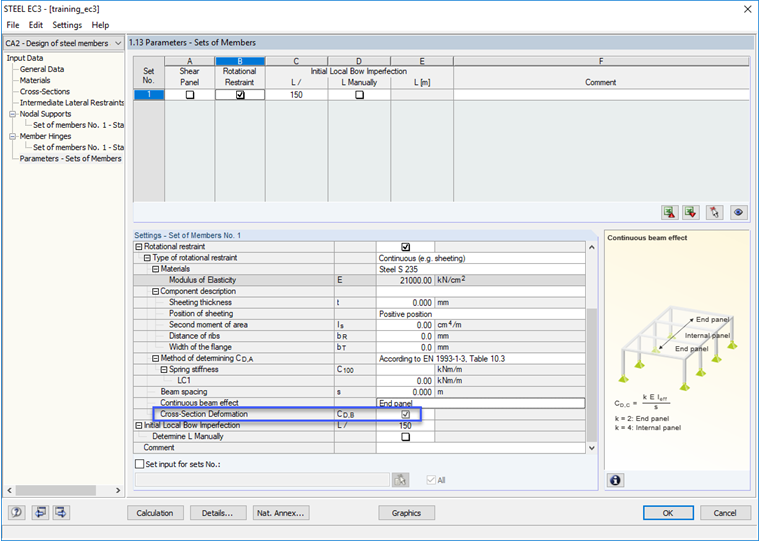

Деформации профиля могут быть активированы или деактивированы в параметрах стержней / наборов стержней (см. Рисунок 1). Деформация профиля согласно EN 1993-1-1 включена в расчет следующим образом:

$ \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ vartheta, \ mathrm k}} = \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θR}, \ mathrm k}} \; + \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θC}, \ mathrm k}} \; + \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θD}, \ mathrm k}} $

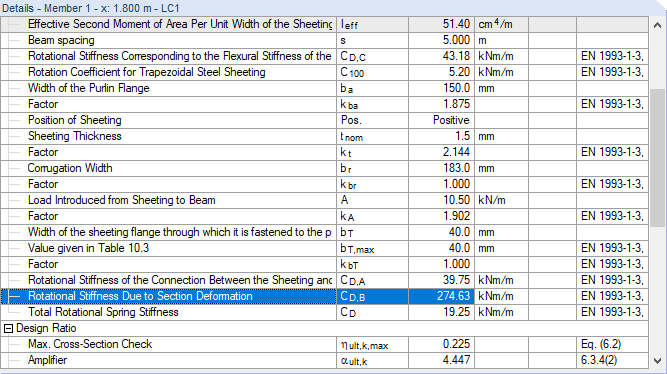

Вы можете прочитать значение в таблицах результатов после выполнения расчета (см. Рисунок 2).

Расчет стоимости можно найти в соответствующей литературе или в руководстве по дополнительному модулю BGDK .

Ключевые слова

Жесткость при кручении деформация профиля роторная опора
