Markus Baumgärtel 附加模块 RF-STEEL EC3 STEEL EC3

扭转刚度(轮廓变形)如何影响旋转垫层? 我发现它们在程序中没有任何地方。

回答

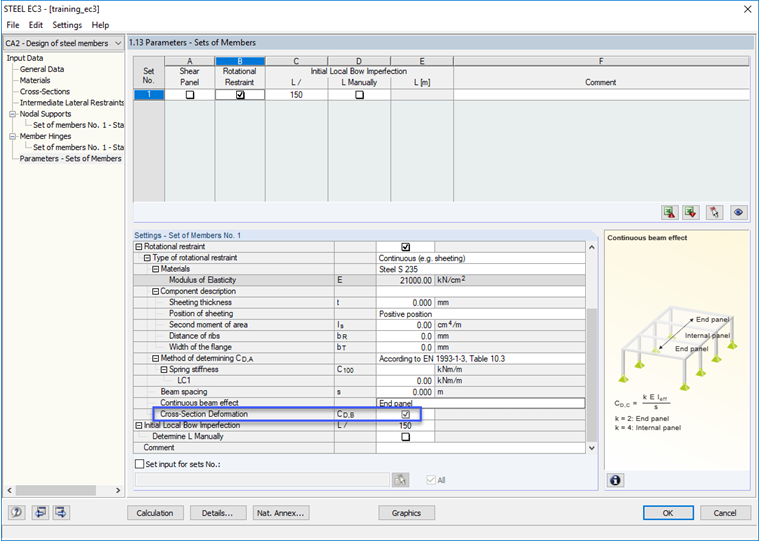

在杆件和杆件组的参数中可以激活或取消激活截面变形(见图01)。 根据EN 1993-1-1,截面变形计算如下:

$\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\vartheta,\mathrm k}}=\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑR},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑC},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑD},\mathrm k}}$

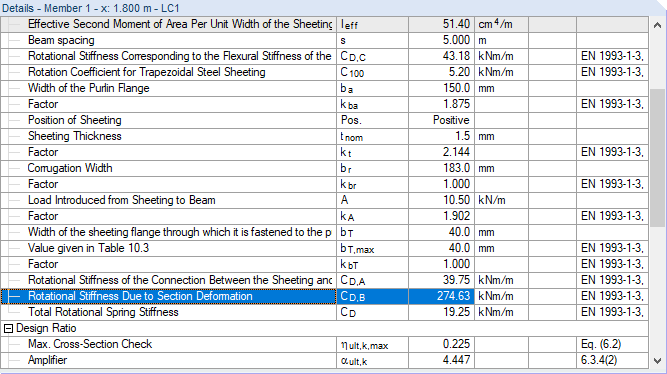

在计算之后,您可以在结果表格中看到该值(见图02)。

您可以在附加模块RF-LTB的相关文献或手册中找到该值的计算结果。

关键词

扭转刚度 截面变形 旋转约束
