Jak ovlivňuje torzní tuhost (deformace profilu) rotační podestu? Nenašel jsem je nikde v programu.

Odpověď

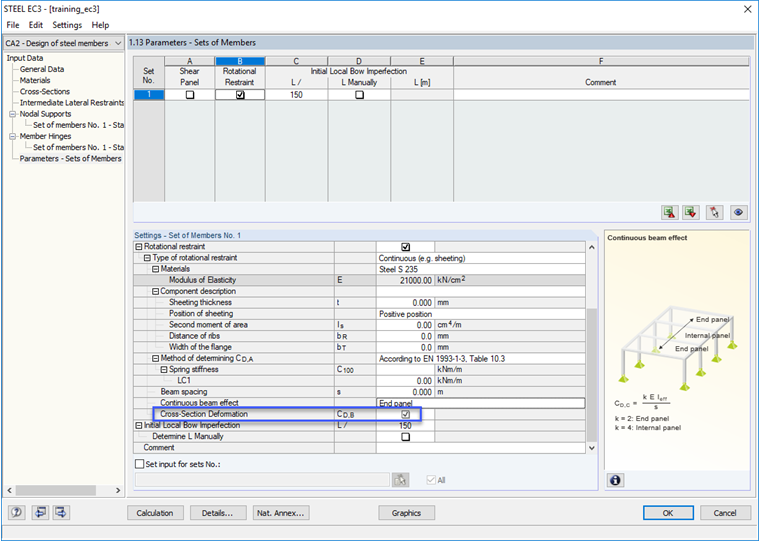

Deformace průřezu lze aktivovat nebo deaktivovat v parametrech prutů a sad prutů (viz obrázek 01). Podle EN 1993-1-1 se výpočet deformace průřezu zohledňuje následovně:

$\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\vartheta,\mathrm k}}=\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑR},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑC},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑD},\mathrm k}}$

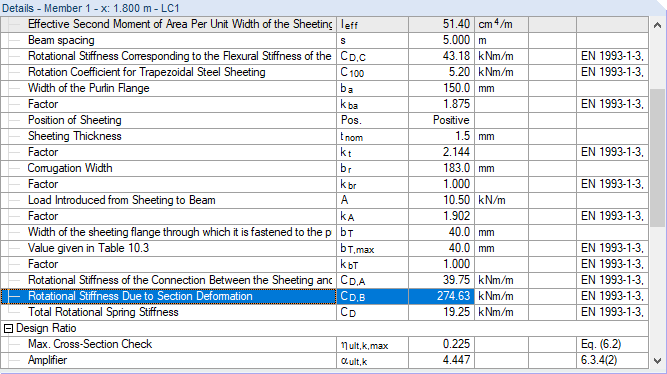

Po výpočtu se zobrazí hodnota v tabulkách výsledků (viz obrázek 02).

Výpočet hodnot lze najít v odborné literatuře nebo v manuálu k přídavnému modulu RF-LTB .

Klíčová slova

Tuhost v kroucení Deformace průřezu Rotační uložení
