FAQ 002531 FR 28 février 2019

Markus Baumgärtel Modules additionnels RF-STEEL EC3 STEEL EC3

Comment la rigidité en torsion (déformation du profilé) influence-t-elle le lit rotatif? Je ne les trouve nulle part dans le programme.

Réponse

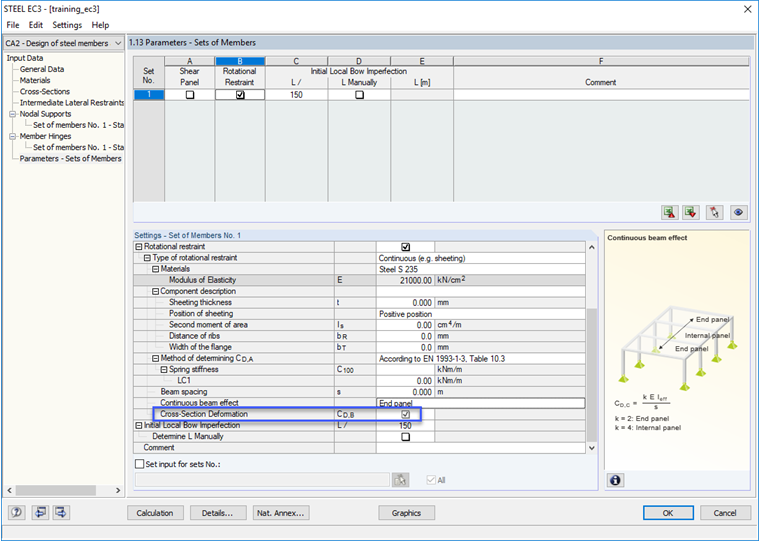

Les déformations du profil peuvent être activées ou désactivées dans les paramètres des barres / jeux de barres (voir figure 1). La déformation du profil conformément à l'EN 1993-1-1 est incluse dans le calcul comme suit:

$ \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ vartheta, \ mathrm k}} = \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θR}, \ mathrm k}} \; + \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θC}, \ mathrm k}} \; + \; \ frac {\ displaystyle1} {\ displaystyle {\ mathrm C} _ {\ mathrm {θD}, \ mathrm k}}

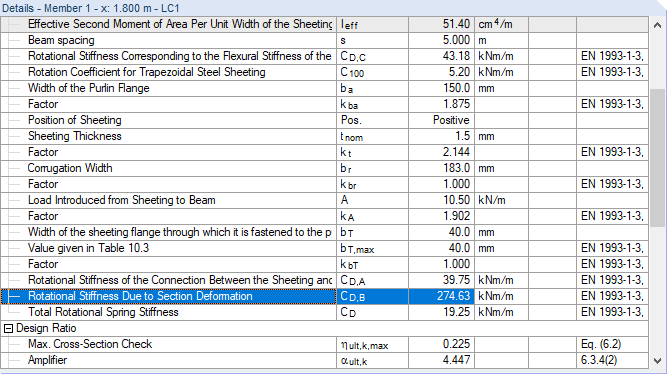

Vous pouvez lire la valeur dans les tableaux de résultats une fois le calcul effectué (voir Figure 2).

Le calcul de la valeur peut être trouvé dans la littérature correspondante ou dans le manuel du module supplémentaire BGDK .

Mots-clés

Rigidité à la torsion déformation du profil lit rotatif
