Wie geht die Verdrehsteifigkeit (Profilverformung) in die Drehbettung mit ein. Ich finde sie nirgends ausdrücklich im Programm.

Antwort

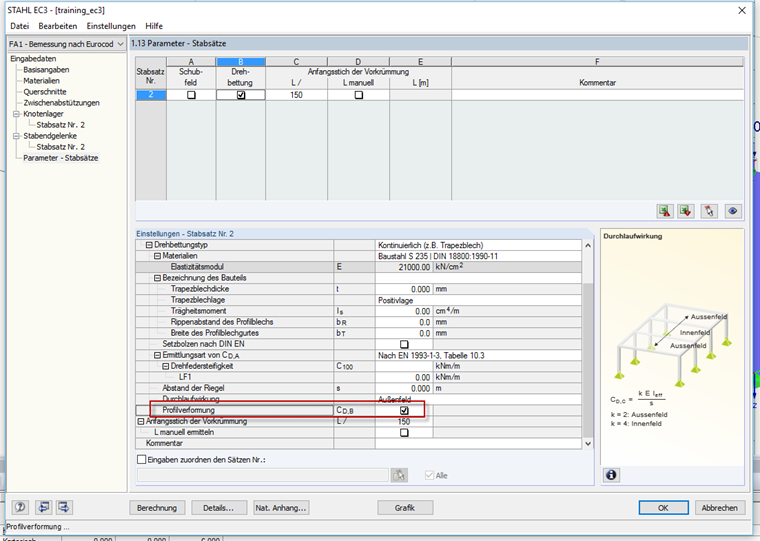

Die Profilverformungen kann in den Parametern der Stäbe / Stabsätze aktiviert oder deaktiviert werden (Siehe Bild 1). Die Profilverformung geht nach EN 1993-1-1 wie folgt in die Berechnung ein:

$\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\vartheta,\mathrm k}}=\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑR},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑC},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑD},\mathrm k}}$

Man kann den Wert nach erfolgter Berechnung in den Ergebnistabellen ablesen (siehe Bild 2).

Die Berechnung des Wertes findet man in der einschlägigen Literatur oder auch im Handbuch zum Zusatzmodul BGDK.

Schlüsselwörter

Verdrehsteifigkeit, Profilverformung, Drehbettung
