W jaki sposób sztywność skrętna (odkształcenie profilu) wpływa na ściółkę obrotową? Nigdzie ich nie ma w programie.

Odpowiedź

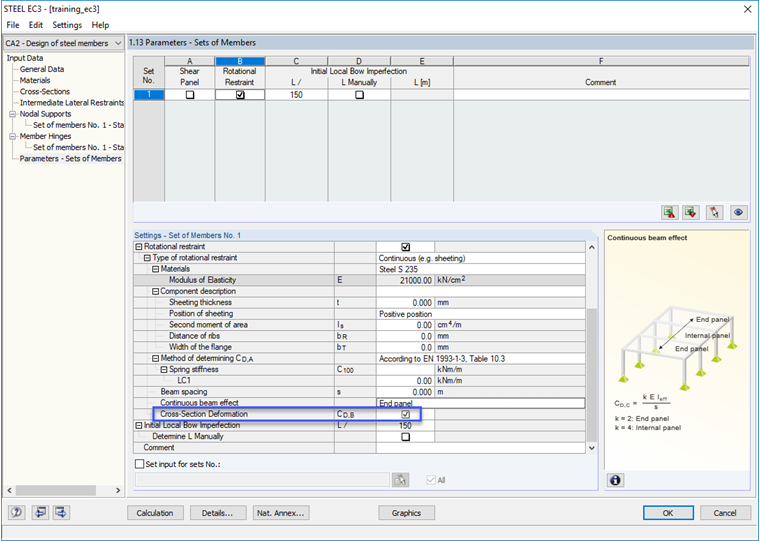

Odkształcenia przekroju można aktywować lub dezaktywować w parametrach prętów i zbiorów prętów (patrz Rysunek 01). Zgodnie z EN 1993-1-1 odkształcenie przekroju jest uwzględniane w obliczeniach w następujący sposób:

$\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\vartheta,\mathrm k}}=\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑR},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑC},\mathrm k}}\;+\;\frac{\displaystyle1}{\displaystyle{\mathrm C}_{\mathrm{ϑD},\mathrm k}}$

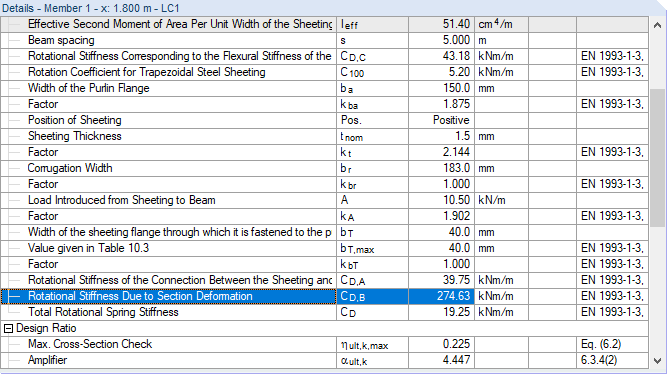

Po zakończeniu obliczeń wartość tę można odczytać z tabeli wyników (patrz Rysunek 02).

Obliczenia tej wartości można znaleźć w odpowiedniej literaturze lub w instrukcji obsługi modułu dodatkowego RF-LTB .

Słowa kluczowe

Sztywność na skręcanie Odkształcenie przekroju Ograniczenie obrotu
