Ответ:

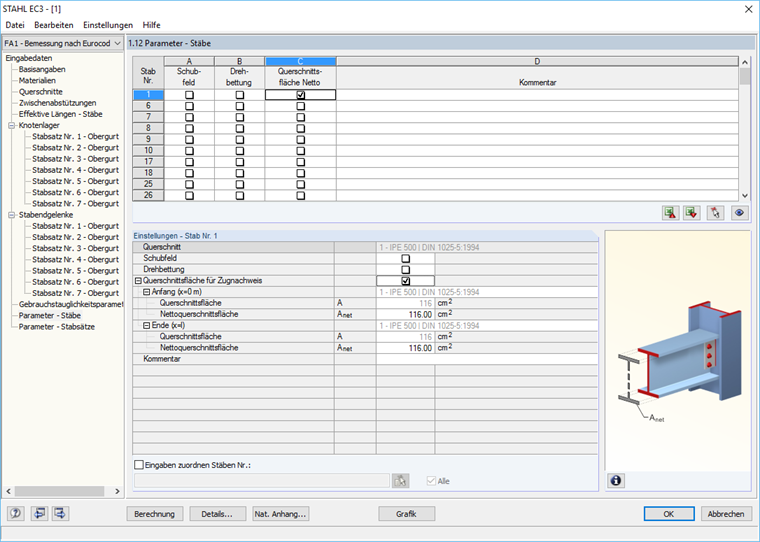

В окне 1.12 «Параметры - Стержни» и в окне 1.13 «Параметры - Блоки стержней» можно задать площади сечения для расчетных проверок на растяжение по норме EN 1993‑1‑1 (см. Рисунок).
Вопрос
Я хочу учесть ослабление отверстий в расчете на растяжение на концах стержня. Где можно определить площадь нетто для расчета на растяжение?
