Odpowiedź:

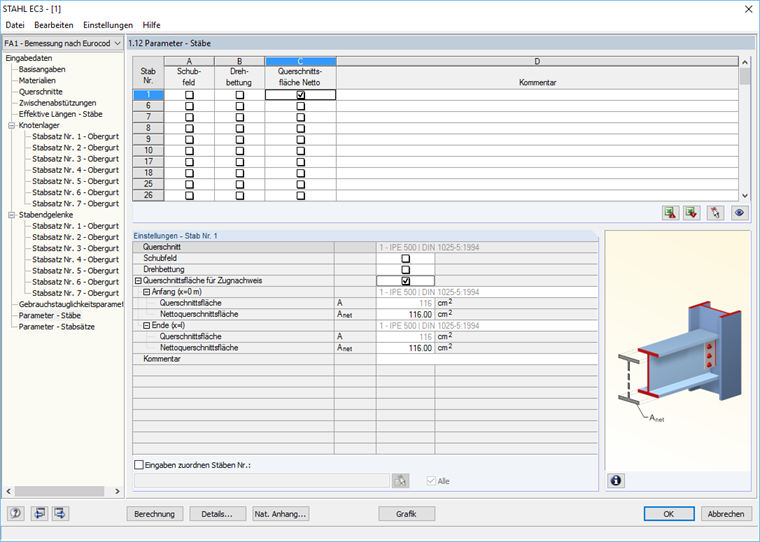

W oknie 1.12 „Parametry - Pręty” i oknie 1.13 „Parametry - Zbiory prętów” można zdefiniować pola przekroju do kontroli rozciągania zgodnie z EN 1993-1-1 (patrz rysunek).
Pytanie
W obliczeniach naprężeń na końcach pręta chciałbym uwzględnić osłabienia otworów. Gdzie mogę zdefiniować powierzchnię netto do obliczeń rozciągania?
Czy mają Państwo jakieś pytania?
