Risposta:

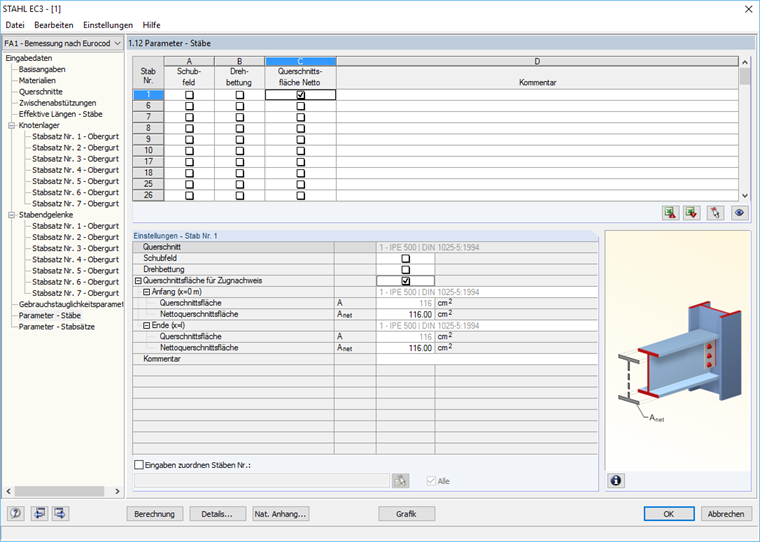

Nella finestra 1.12 "Parametri - Aste" e nella finestra 1.13 "Parametri - Set di aste", è possibile definire le aree della sezione trasversale per i controlli di verifica a trazione secondo EN 1993-1 (vedere l'immagine).
Domanda
Vorrei considerare l'indebolimento dei fori nella verifica a trazione sulle estremità delle aste. Dove posso definire l'area netta per il progetto di trazione?
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:01:12 min
Durata: 00:00:45 min
Durata: 00:01:05 min
Durata: 00:00:35 min
Durata: 00:00:25 min
Durata: 00:00:49 min
Durata: 00:00:35 min
Durata: 00:01:27 min
Durata: 00:01:37 min
.png?mw=350&hash=956e822acb3dcc3352bf4cb084bd75ac7c47685f)
Die Stab-Randbedingungen beeinflussen das ideale Verzweigungsmoment bei Biegedrillknicken Mcr in entscheidender Weise. Für die Ermittlung wird im Programm ein ebenes Modell mit vier Freiheitsgraden verwendet. Die entsprechenden Beiwerte kz und kw können hierbei für normkonforme Querschnitte individuell definiert werden. Damit lassen sich die Freiheitsgrade beschreiben, die durch die Lagerungsbedingungen an den beiden Stabenden vorliegen.
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.
Questi oggetti consentono di creare un migliore riferimento alle dimensioni.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Progetto un set di aste utilizzando il metodo dell'asta equivalente in RF-/STEEL EC3, ma il calcolo fallisce. Il sistema è instabile e fornisce il messaggio "Non progettabile - ER055) Valore zero del momento critico sul segmento.
Quale potrebbe essere il motivo?
Il rapporto di progetto del controllo della sezione trasversale è diverso per i moduli aggiuntivi RF-/STEEL e RF-/STEEL EC3. Qual è il motivo?
Qual è il significato del messaggio di avviso ER061) Amplificatore minimo dei carichi di progetto <1?
Vorrei definire vincoli laterali lungo l'asse di un componente strutturale che a volte agiscono sull'ala superiore, a volte sull'ala inferiore. Tuttavia, è possibile selezionare solo un elemento per ogni asta. Come posso creare la voce?
In RF-/STEEL EC3, ricevo un messaggio di errore che indica che il nodo con un vincolo non esiste nel set di aste. Qual è il motivo?
Come viene calcolata la rigidezza del vincolo rotazionale per un vincolo rotazionale non continuo (ad esempio, arcarecci) in RF-/STEEL EC3?
