Respuesta:

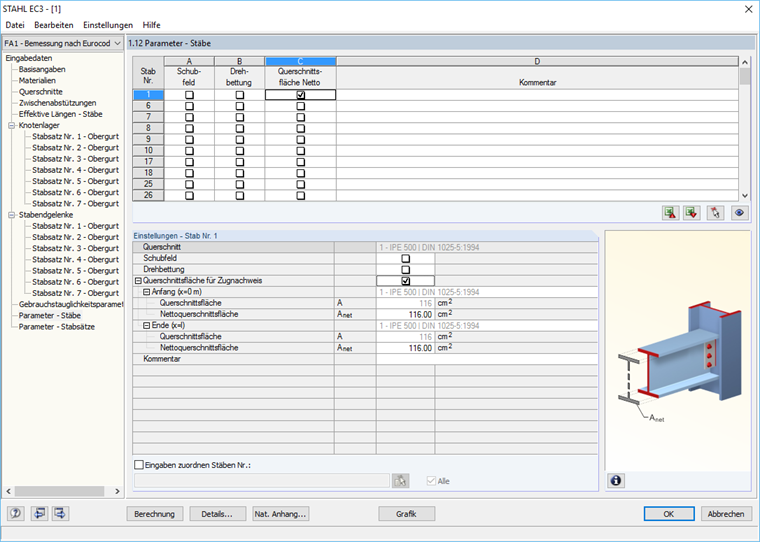

En la ventana 1.12 "Parámetros - Barras" y la ventana 1.13 "Parámetros - Conjuntos de barras", puede definir las áreas de la sección para las comprobaciones de cálculo de tracción según EN 1993-1-1 (ver figura).
Pregunta
Me gustaría considerar los debilitamientos de los agujeros en el cálculo de tracción en los extremos de las barras. ¿Dónde puedo definir el área neta para el cálculo a tracción?
