Resposta:

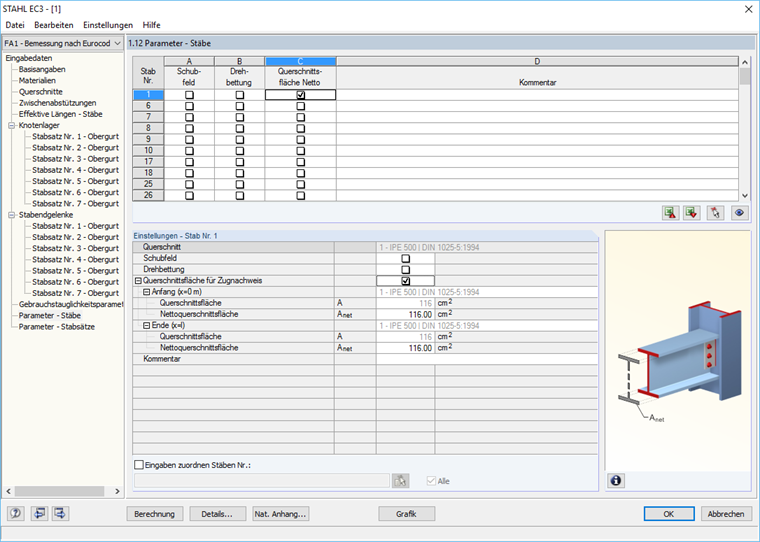

Na janela 1.12 "Parâmetros - Barras" e na janela 1.13 "Parâmetros - Conjuntos de barras", podem ser definidas as áreas de secção para verificação das trações segundo a EN 1993-1-1 (ver imagem).
Pergunta
Gostaria de considerar o enfraquecimento do furo no dimensionamento da tração nas extremidades da barra. Onde posso definir a área da rede para o dimensionamento da tração?
