Odpověď:

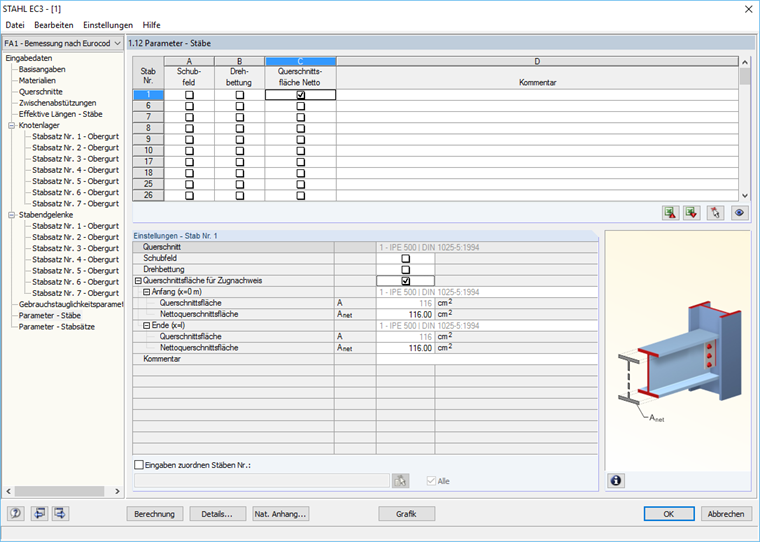

V dialogu 1.12 „Parametry - pruty“ a v dialogu „„ Parametry - sady prutů “v dialogu 1.13„ Parametry - sady prutů “je možné definovat plochy průřezu pro posouzení posouzení tahu podle EN 1993-1-1 (viz obrázek).
Dotaz
Chtěl bych zohlednit oslabení otvorů při posouzení tahu na koncích prutů. Kde mohu definovat plochu sítě pro posouzení tahu?
