Antwort:

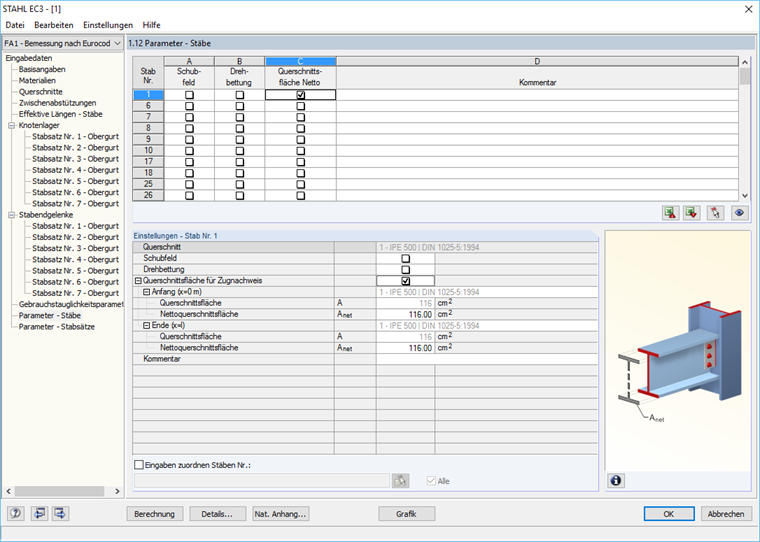

In den Eingabemasken 1.12 "Parameter - Stäbe" und 1.13 "Parameter - Stabsätze" können Sie die Nettoquerschnittsflächen für Zugnachweise nach EN 1993-1-1 festlegen (siehe Bild).
Frage
Ich möchte Lochschwächungen für Zugnachweise an Stabenden berücksichtigen. Wo kann ich die Nettofläche für Zugnachweise definieren?
