Как вручную ввести предварительный кадр в стержень как несовершенство?

Ответ

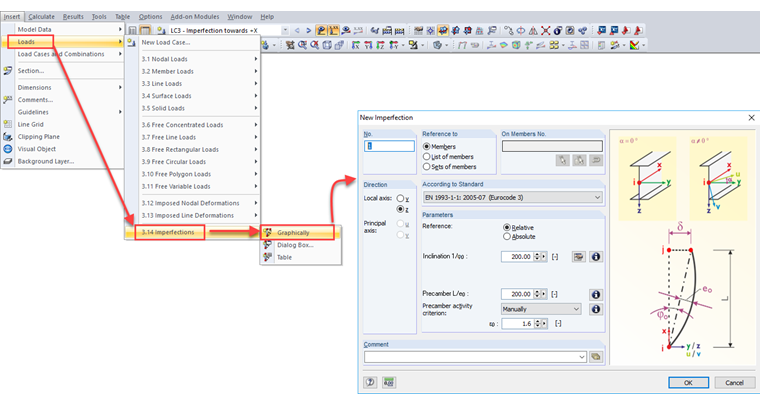

Несовершенство может быть введено вручную с помощью кнопки «Новый несообщение графически» или в меню «Вставить → Нагрузка → Несовершенства» (см. Рис. 01).

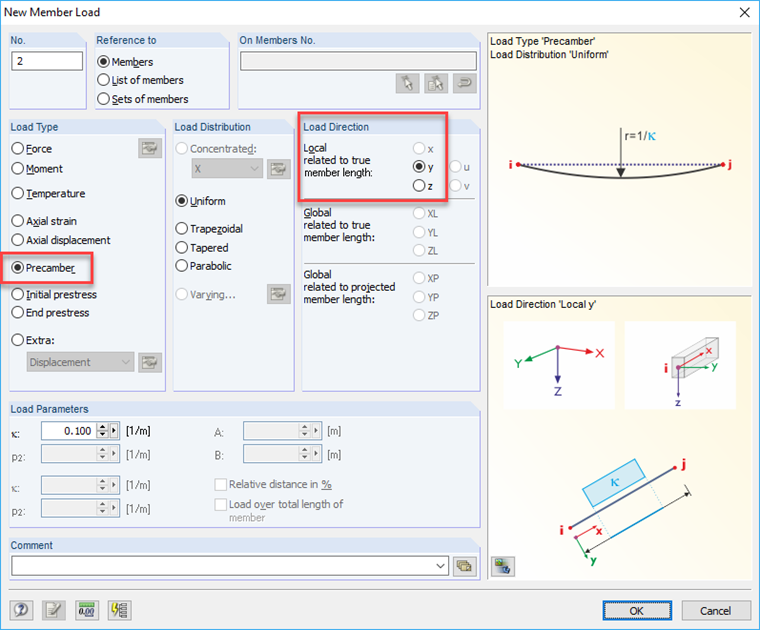

Данный предварительный изгиб не должен путаться с наложенным предварительным излучением, в котором, в зависимости от состояния опор стержня, изгибающие моменты могут происходить только путем ввода кривизны. Направляющее направление нагрузки в диалоговом окне «Нагрузка стержня» должно пониматься как кривизна вокруг соответствующей оси (y или z) аналогично моменту (см. Рисунок 02).

Таким образом, внутренние силы и деформации всегда учитываются в случае предварительного изгиба в качестве нагрузки на стержень (наложенный предварительный образец), в то время как предварительный изгиб в качестве несовершенства только обеспечивает внутренние силы и деформации, если осевая сила из-за другой нагрузки присутствует в несовершенный стержень.

Дополнительной возможностью ввода несовершенств является использование модуля RF-IMP / RS-IMP .

Ключевые слова

Искривление Предварительный Наложенные кривизны Наложенный предварительный образец Несовершенство
