Wie gebe ich einem Stab manuell eine Vorkrümmung als Imperfektion?

Antwort

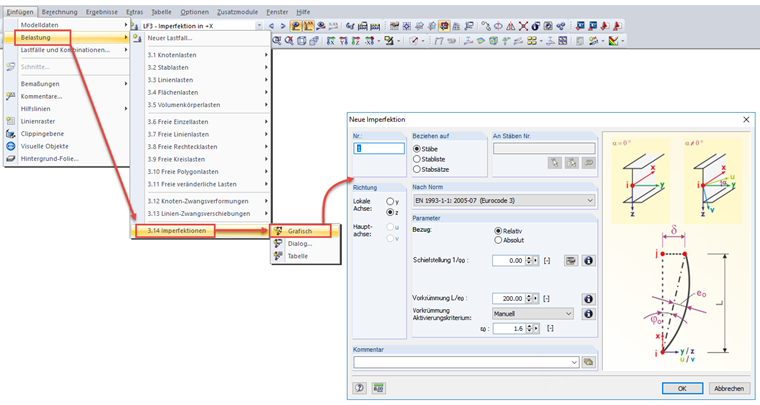

Eine Imperfektion kann manuell entweder über die Schaltfläche "Neue Imperfektion grafisch" oder über die Menüleiste "Einfügen" --> "Belastung" --> "Imperfektionen" eingegeben werden, siehe Bild 1.

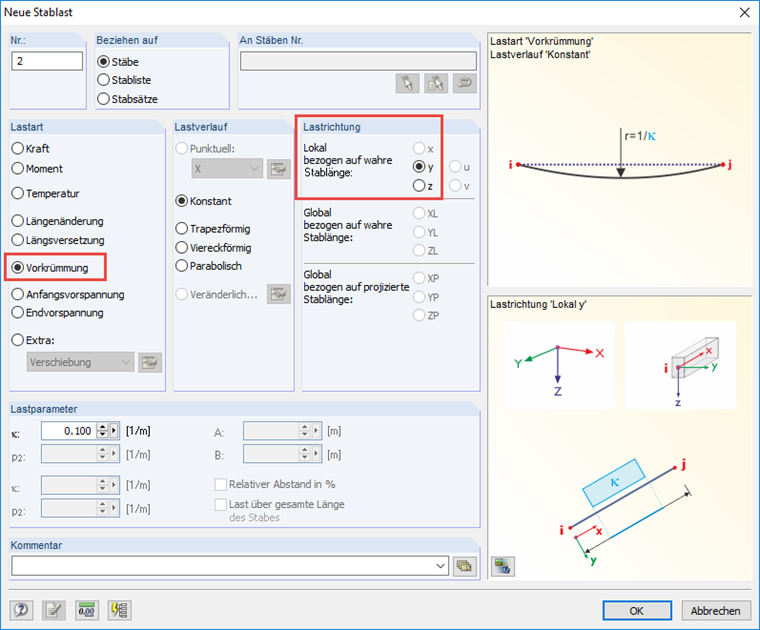

Diese Vorkrümmung ist nicht zu verwechseln mit einer Zwangsvorkrümmung, bei welcher je nach Lagerungsbedingung des Stabes, allein durch Eingabe der Krümmung, Biegemomente entstehen können. Die Lastrichtung im Dialogfenster "Stablast" ist hierbei als Krümmung um die entsprechende Achse (y oder z) analog zu einem Moment zu verstehen, siehe Bild 2.

Somit werden Schnittgrößen und Verformungen bei einer Vorkrümmung als Stablast (Zwangsvorkrümmung) stets berücksichtigt, während eine Vorkrümmung als Imperfektion nur dann Schnittgrößen und Verformungen liefert, wenn eine Normalkraft aus einer anderen Belastung im imperfekten Stab vorhanden ist.

Eine weitere Möglichkeit zur Eingabe von Imperfektionen bietet das Modul RF-IMP/RS-IMP.

Schlüsselwörter

Krümmung, Vorkrümmung, Zwangskrümmung, Zwangsvorkrümmung, Imperfektion
