FAQ 002590 FR

6 mars 2019

Général RFEM RSTAB RSIMP RF-IMP

Comment entrer manuellement un précéramètre dans une barre comme une imperfection?

Réponse

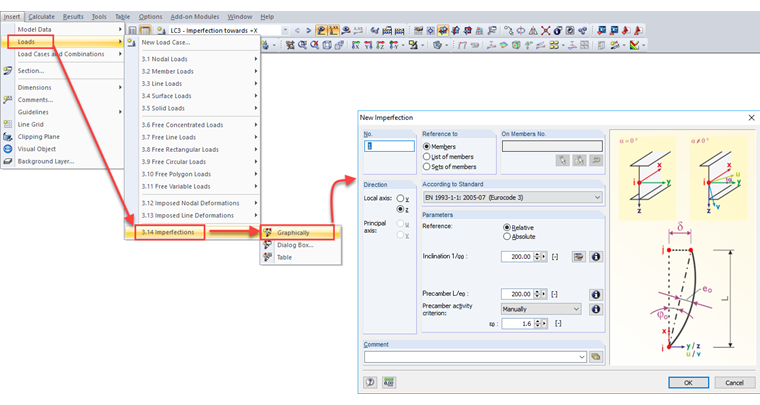

Vous pouvez insérer une imperfection manuellement à l'aide du bouton «Nouvelle imperfection graphique» ou du menu «Insertion → Charge → Imperfections» (voir la Figure 01).

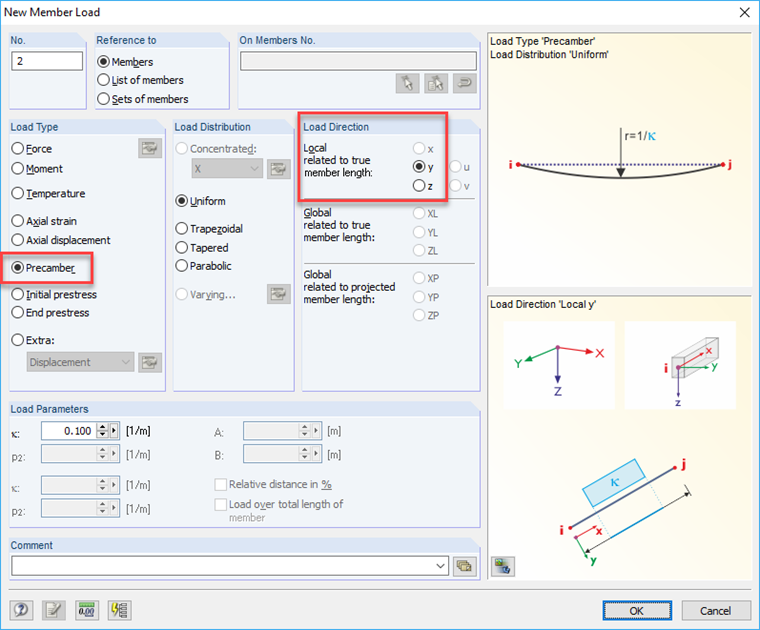

Ce préamorçage ne doit pas être confondu avec un préconditionnement imposé, dans lequel, en fonction de l'état d'appui de la barre, les moments fléchissants peuvent se produire uniquement par l'entrée de la courbure. La direction de charge dans la boîte de dialogue «Charge de barre» doit être comprise comme une courbure autour de l'axe (y ou z) correspondant à un moment (voir la Figure 02).

Ainsi, les efforts internes et les déformations sont toujours considérés comme une charge de barre (précombre imposé), alors que le préamortissement comme imperfection ne fournit que les efforts internes et les déformations si une force normale due à une autre charge est présente dans le barre imparfaite.

L'utilisation du module RF-IMP / RS-IMP permet également de saisir les imperfections.

Mots-clés

Courbure Précambre Courbure imposée Précombrement imposé Imperfection
