FAQ 002590 PL

6. marca 2019

Ogólne RFEM RSTAB RSIMP RF-IMP

Jak ręcznie wprowadzić przedsionek do pręta jako imperfekcję?

Odpowiedź

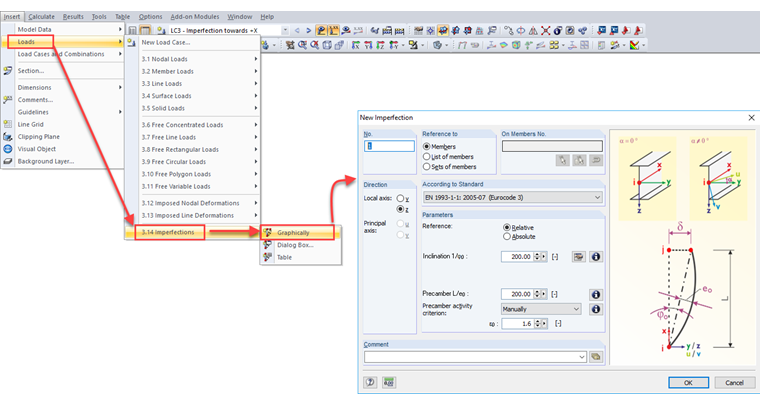

Imperfekcję można wprowadzić ręcznie za pomocą przycisku "Nowa imperfekcja graficznie" lub w menu "Wstawić → Obciążenie → Imperfekcje" (patrz Rysunek 01).

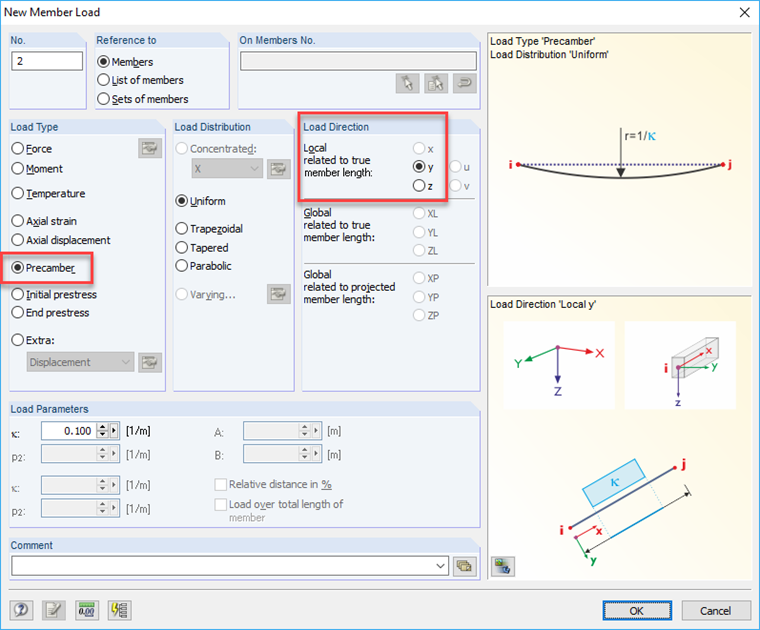

Tego wygięcia wstępnego nie należy mylić z wymuszoną przedsionkiem, w którym w zależności od stanu podparcia pręta momenty zginające mogą powstać wyłącznie poprzez wejście w krzywiznę. Kierunek obciążenia w oknie dialogowym 'Obciążenie prętowe' należy rozumieć jako krzywiznę wokół odpowiedniej osi (y lub z), podobnie jak w przypadku momentu (patrz Rysunek 02).

Siły wewnętrzne i odkształcenia są zatem zawsze uwzględniane w przypadku wygięcia przedniego jako obciążenia prętowego (wymuszone wygięcie wstępne), podczas gdy wygięcie wstępne jako imperfekcja zapewnia tylko siły wewnętrzne i odkształcenia, jeżeli w polu tym występuje siła osiowa wywołana przez inne obciążenie. imperfekcyjny pręt.

Inną możliwością wprowadzania imperfekcji jest użycie modułu RF-IMP / RS-IMP .

Słowa kluczowe

Zakrzywienie Wygięcie wstępne Narzucone zakrzywienie Wymuszone wygięcie wstępne Imperfekcja
