Entrada e diferença entre imperfeições e curvatura forçada no RFEM 5

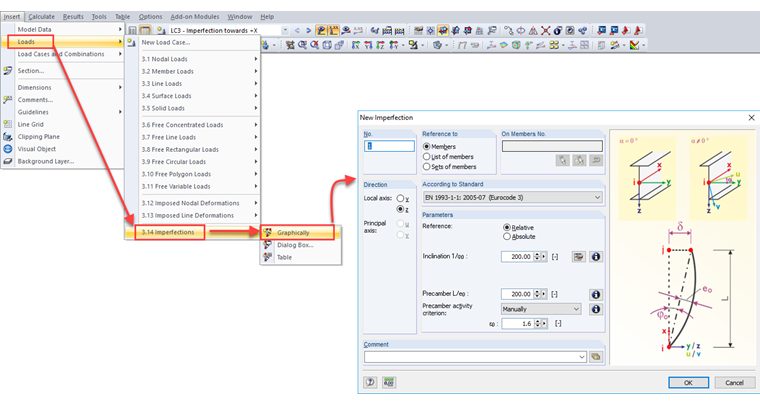

Uma imperfeição pode ser inserida manualmente, seja através do botão "Nova Imperfeição Gráfica" ou pelo menu "Inserir → Carga → Imperfeições" (veja a imagem 01).

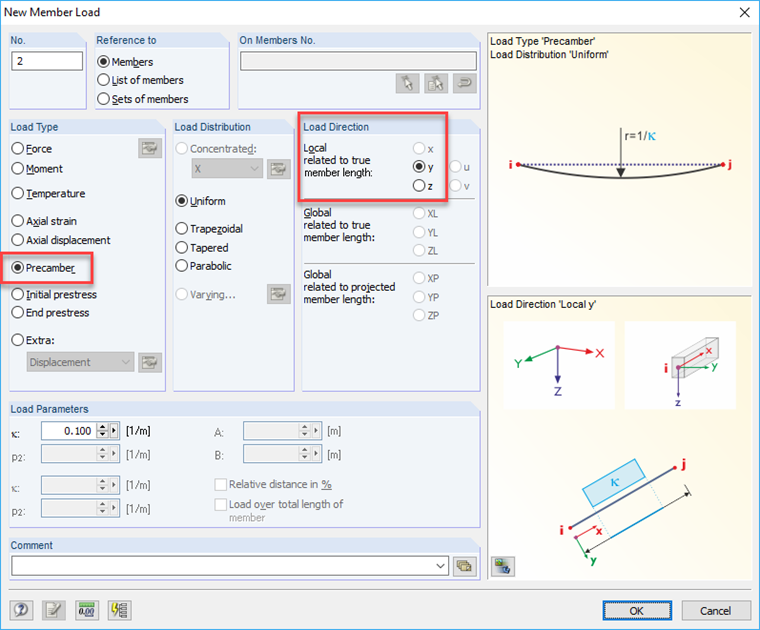

Essa curvatura inicial não deve ser confundida com uma curvatura imposta, onde, dependendo das condições de apoio da barra, momentos fletores podem surgir apenas pela inserção da curvatura. A direção da carga no diálogo "Carga na Barra" deve ser entendida como uma curvatura em torno do eixo correspondente (y ou z) de forma análoga a um momento (veja a imagem 02).

Assim, esforços cortantes e deformações são sempre considerados para uma curvatura inicial como carga na barra (curvatura imposta), enquanto uma curvatura inicial como imperfeição só fornece esforços cortantes e deformações se houver uma força normal de outra carga presente na barra imperfeita.

Outra possibilidade para a entrada de imperfeições é oferecida pelo módulo RF-IMP/RS-IMP.

• Módulo adicional RFEM 5 RF-IMP
