Zadání a rozdíl imperfekcí a vynuceného prohnutí v programu RFEM 5

Jak mohu v programu RFEM 5 zadat u prutu zadat imperfekci ve tvaru počátečního prohnutí?


Odpověď:

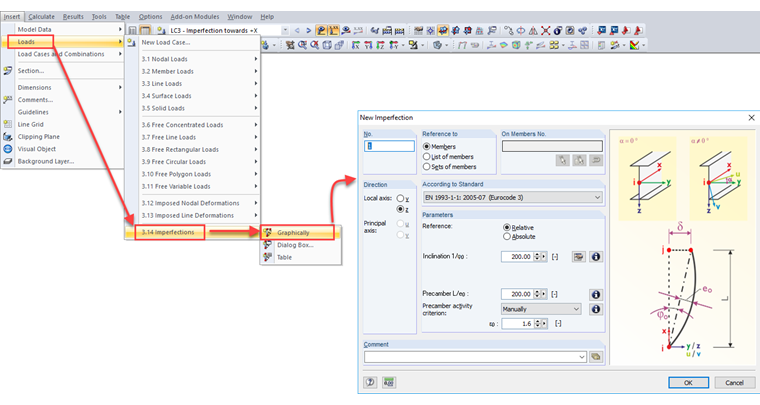

Imperfekci je možné zadat ručně pomocí tlačítka "Nová imperfekce graficky" nebo pomocí hlavní nabídky "Vložit → Zatížení → Imperfekce" (viz Obrázek 01).

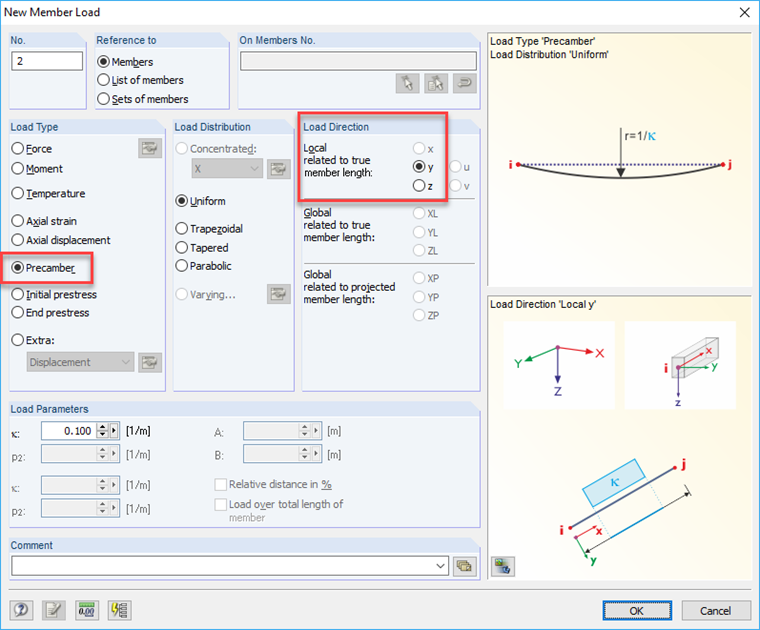

Toto počáteční prohnutí nelze zaměňovat s vynuceným počátečním prohnutím, kdy v závislosti na podmínkách podepření prutu mohou vzniknout už zadáním zakřivení samotného ohybové momenty. Směr zatížení v dialogu "Zatížení na prut" je třeba chápat jako zakřivení okolo příslušné osy (y nebo z) analogicky k momentu (viz Obrázek 02).

Vnitřní síly a deformace se tak v případě počátečního prohnutí vždy uvažují jako zatížení na prut (vynucené počáteční prohnutí), zatímco počáteční prohnutí jako imperfekce poskytuje pouze vnitřní síly a deformace, pokud v prutu s imperfekcí působí normálová síla z jiného zatížení.

Další možností pro zadání imperfekcí nabízí přídavný modul RF-IMP/RS-IMP.
