¿Cómo puedo introducir manualmente una contraflecha o curvatura a una barra como imperfección?

Respuesta

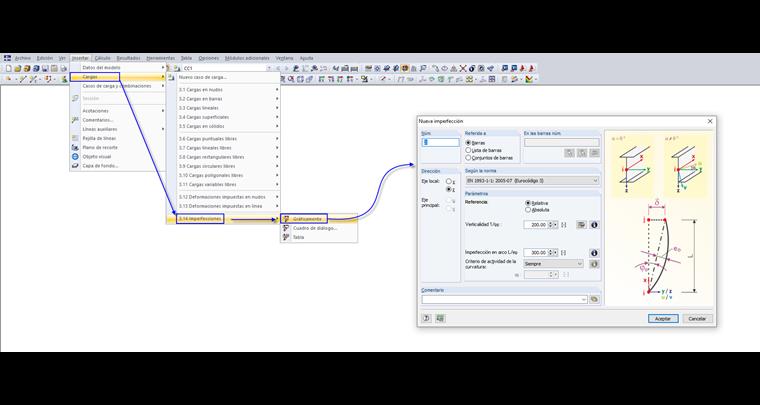

Se puede introducir manualmente una imperfección utilizando el botón "Nueva imperfección gráficamente" o el menú "Insertar→ Cargas → Imperfecciones" (ver figura 01).

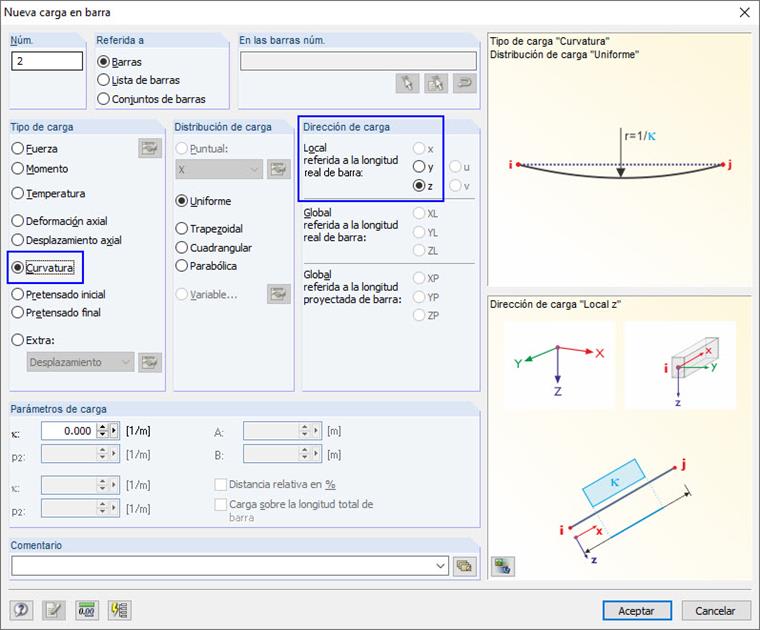

Esta curvatura no se debe confundir con una contraflecha impuesta, en la que, dependiendo de las condiciones de apoyo de la barra, los momentos de flexión pueden ocurrir únicamente introduciendo la curvatura. La dirección de carga en el cuadro de diálogo "Carga en barra" se debe entender como una curvatura sobre el eje correspondiente (y o z) similar a un momento (ver figura 02).

De este modo, siempre se tienen en cuenta los esfuerzos internos en el caso de una contraflecha como carga en barra (contraflecha impuesta), mientras que la contraflecha como imperfección sólo proporciona esfuerzos internos y deformaciones si un esfuerzo axial debido a otra carga está presente en la barra con imperfección.

Otra opción para introducir imperfecciones es utilizar el módulo RF-IMP/RS-IMP.

Palabras clave

Curvatura Contraflecha Curvatura impuesta Contraflecha impuesta Imperfección
