Уже учтено смещение для предоставленной арматуры или длина анкеровки, закрепленной на продольной арматуре?

Ответ

В RF-CONCRETE Members (RFEM) или CONCRETE (RSTAB) смещение рассматривается по умолчанию при определении предоставленного арматуры.

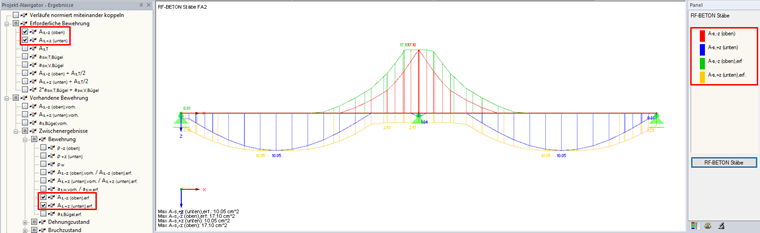

Разница между Требуется усиление с смещением и без него отображается при открытии окна навигатора результатов:
- A s, -z (сверху)
- A s, + z (внизу)
- A s, -z (сверху), компр.
- A s, + z (внизу), компр.
Отображение результатов

В A s, -z (сверху), компр. и A s, + z (bottom), comp. смещение включено.
См. Рисунок 1.

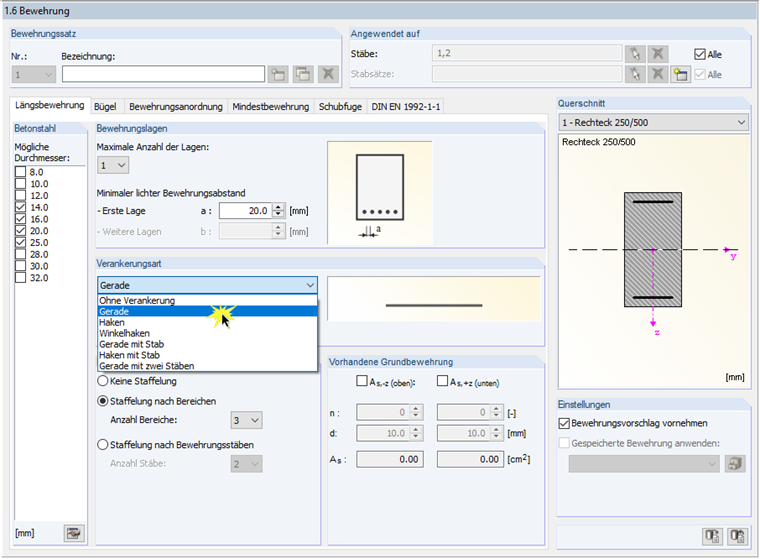

Для данной арматуры в RF-CONCRETE Members или CONCRETE, программа считает длину анкеровки для «прямолинейного» железа по умолчанию. Данный ввод можно найти в окне ввода 1.6. См. Рисунок 2.

Длина привязки будет составлять от A s, -z (сверху), компр. и A s, + z (bottom), comp. определяет. Таким образом, здесь также прилагается смещение.

Ключевые слова

Смещение Пропорциональный элемент Требуемое усиление
