¿La dimensión de desplazamiento o la longitud de anclaje del refuerzo longitudinal ya se ha considerado en la propuesta de refuerzo?

Respuesta

En los miembros de RF-CONCRETE (RFEM) o CONCRETE (RSTAB), la dimensión de compensación se tiene en cuenta de forma predeterminada al determinar la propuesta de refuerzo.

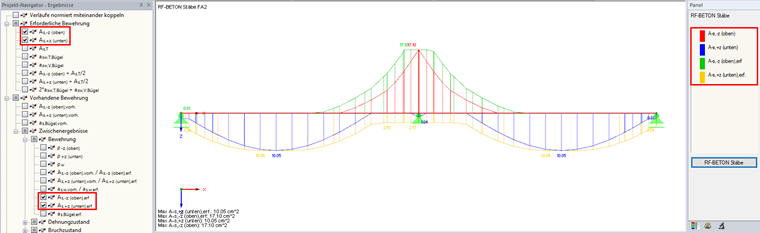

La diferencia entre Puede ver el refuerzo requerido con y sin dimensión de desplazamiento cuando vea los resultados en el navegador de resultados:
- A s, -z (arriba)
- A s, + z (abajo)
- A s, -z (arriba), comp.
- A s, + z (abajo), comp.
Mostrar.

En A s, -z (arriba), comp. y A s, + z (abajo), erf. Se incluye la dimensión offset.
Véase también la imagen 1.

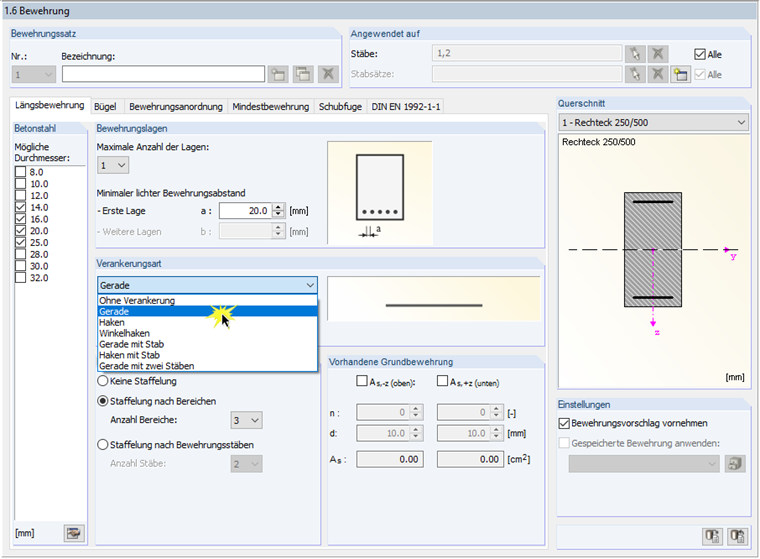

Para la propuesta de refuerzo en los miembros de RF-CONCRETE o CONCRETE, la longitud de anclaje para un "hierro recto" se considera por defecto. El ajuste se puede encontrar en la máscara de entrada 1.6. Ver imagen 2.

La longitud de anclaje es desde A s, -z (arriba), erf. y A s, + z (abajo), erf. determinar. Así que la compensación también se incluye aquí.

Palabras clave

Dimensión offset, refuerzo propuesto, refuerzo requerido.
