问题
在钢筋建议书中是否已经考虑了移动规则或纵向钢筋的锚固长度?
回复:
在 RF‑CONCRETE Members (RFEM) 或 CONCRETE (RSTAB) 中确定配筋时默认考虑移动规则。在结果导航器中显示结果时,您可以看到使用和不使用 shft 规则时所需钢筋之间的区别:
- As,-z(上)
- As,+z(下)
- As,-z (上),req.
- As,+z (下),req.
显示。
在 As,-z (top),req. 和 As,+z(下),req。 ,包含平移法则。

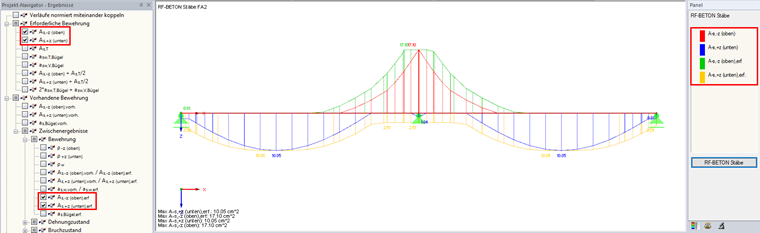

另见图 01。

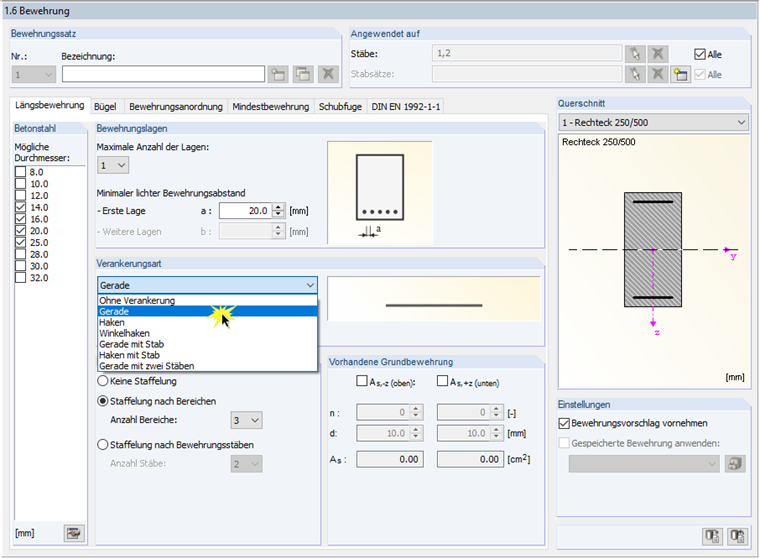

在 RF‑CONCRETE Members 或 CONCRETE 中的配筋方案中默认考虑“直杆”的锚固长度。 相关设置请参见窗口 1.6。 Siehe hierzu Bild 2.
锚固长度由 As,-z (top),req 确定。和 As,+z(下),req。. 所以这里也包含了平移法则。
