Consideração da regra da mudança e do comprimento de ancoragem na armadura existente

A regra da mudança ou o comprimento de ancoragem da armadura longitudinal já é considerado na proposta de armadura?

Resposta:

No RF-CONCRETE Members (RFEM) ou no CONCRETE (RSTAB), a regra de deslocamento é tida em consideração por defeito ao determinar a armadura.

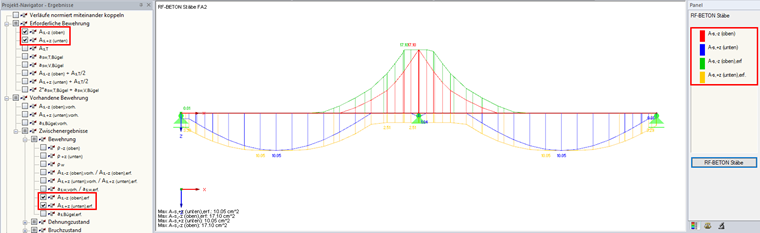

Den Unterschied zwischen erforderlicher Bewehrung mit und ohne Versatzmaß sehen Sie, wenn Sie sich im Ergebnis-Navigator die Ergebnisse einblenden:

A_{s,-z (superior)}
A_{s,+z (inferior)}
A_{s,-z (oben),erf.}
A_{s,+z (unten),erf.}

In A_{s,-z (oben),erf.} und A_{s,+z (unten),erf.} ist das Versatzmaß inkludiert. Siehe hierzu auch das Bild 1.

1 Distribuição da armadura necessária

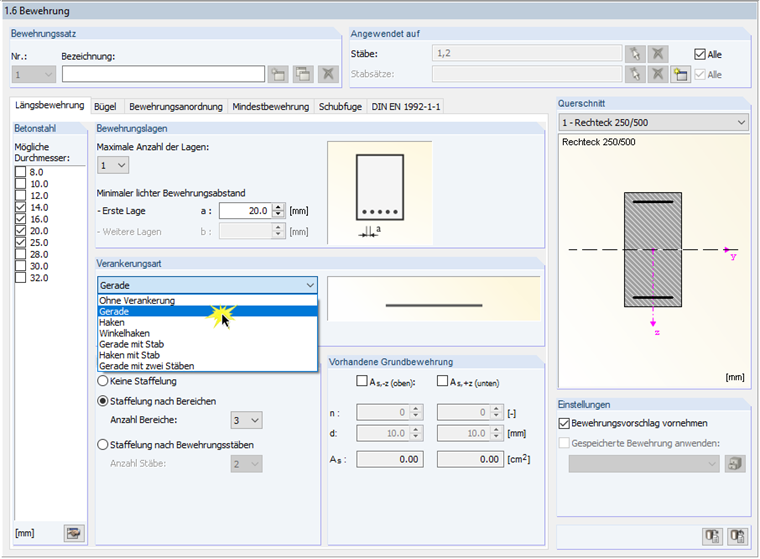

Beim Bewehrungsvorschlag in RF-BETON Stäbe bzw. BETON wird standardmäßig die Verankerungslänge für ein "gerades Eisen" berücksichtigt. Die Einstellung hierzu finden Sie in der Eingabemaske 1.6. Ver Figura 02.

2 Seleção do tipo de ancoragem para armadura longitudinal

Die Verankerungslänge wird ab A_{s,-z (oben),erf.} und A_{s,+z (unten),erf.} ermittelt. Also ist das Versatzmaß hier auch mit enthalten.
