La cote excentrée ou la longueur d'ancrage du ferraillage longitudinal ont-elles déjà été prises en compte dans la proposition de ferraillage?

Réponse

Dans RF-CONCRETE Members (RFEM) ou CONCRETE (RSTAB), la dimension de décalage est prise en compte par défaut lors de la détermination de la proposition de renforcement.

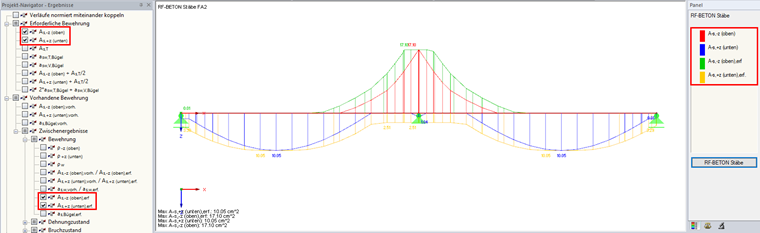

La différence entre Vous pouvez voir le ferraillage requis avec et sans cote de décalage lorsque vous voyez les résultats dans le navigateur de résultats:
- A s, -z (ci-dessus)
- A s, + z (ci-dessous)
- A s, -z (ci-dessus), comp.
- A s, + z (ci-dessous), comp.
Show.

Dans As, -z (ci-dessus), comp. et As, + z (ci-dessous), erf. la cote de décalage est incluse.
Voir aussi photo 1.

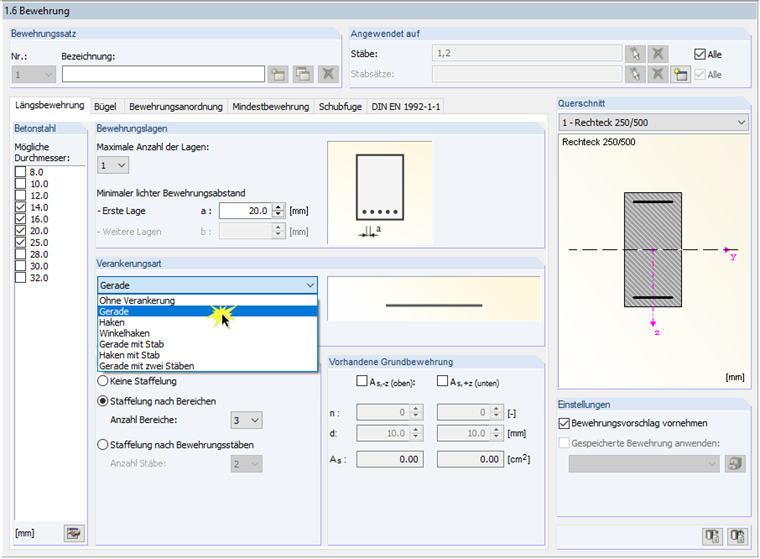

Pour la proposition de renforcement dans les éléments RF-CONCRETE ou CONCRETE, la longueur d'ancrage pour un "fer droit" est considérée par défaut. Le réglage se trouve dans le masque de saisie 1.6. Voir photo 2.

La longueur d'ancrage est comprise entre As, -z (haut) et erf. et As, + z (ci-dessous), erf. déterminé. Donc, le décalage est également inclus ici.

Mots-clés

Cote excentrée, armature proposée, armature requise
