Je uvažován rozměr posunu nebo délka ukotvení podélné výztuže v návrhu výztuže?

Odpověď

U členů RF-CONCRETE (RFEM) nebo CONCRETE (RSTAB) je při určování návrhu výztuže implicitně zohledněna dimenze ofsetu.

Rozdíl mezi Po zobrazení výsledků v navigátoru výsledků můžete vidět požadovanou výztuhu s rozměrem offsetu a bez něj.
- A s, -z (výše)
- A s, + z (níže)
- A s, -z (výše), komp.
- A s, + z (níže), komp.
Show.

V A s, -z (výše), comp. a A s, + z (níže), erf. je zahrnut offsetový rozměr.

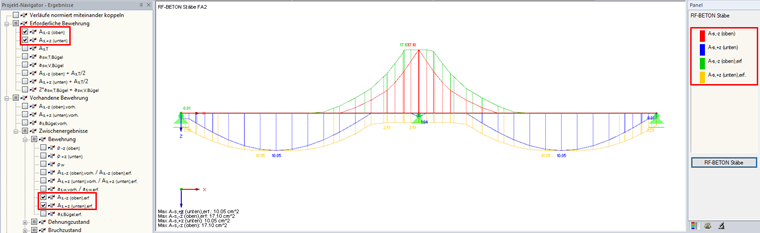

Viz také obrázek 1.

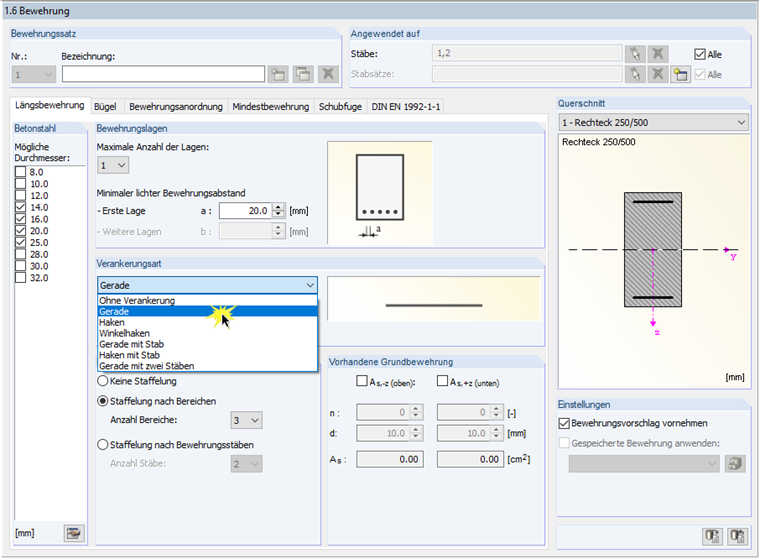

Pro návrh výztuže pro členy RF-CONCRETE nebo CONCRETE je délka ukotvení pro "přímou žehličku" ve výchozím nastavení považována. Nastavení lze nalézt ve vstupní masce 1.6. Viz obrázek 2.

Délka ukotvení je od A s, -z (horní), erf. a A s, + z (níže), erf. určeno. Zde je také zahrnut offset.

Klíčová slova

Rozměr posunu, navrhovaná výztuž, požadovaná výztuž
