Pytanie

Czy w propozycji zbrojenia uwzględniono już zasadę przesunięcia lub długość zakotwienia zbrojenia podłużnego?

Odpowiedź:

W RF-CONCRETE Members (RFEM) lub CONCRETE (RSTAB) reguła przesunięcia jest domyślnie uwzględniana podczas definiowania zbrojenia.

Podczas wyświetlania wyników w nawigatorze Wyniki można zobaczyć różnicę pomiędzy wymaganym zbrojeniem z zastosowaniem reguły shft i bez:

- A_{s,-z (u góry)}

- A_{s, + z (na dole)}

- A_{s,-z (góra), wym.}

- A_{s,+z (na dole),wymagane.}

pokaż.

W A_{s,-z (u góry), wym.} oraz A_{s,+z (na dole),wymagane.} , reguła przesunięcia jest uwzględniona.

Patrz też rysunek 01.

W przypadku propozycji zbrojenia w RF CONCRETE Members lub CONCRETE domyślnie uwzględniana jest długość zakotwienia dla „pręta prostego”. Odpowiednie ustawienie można znaleźć w oknie 1.6. Siehe hierzu Bild 2.

Długość zakotwienia jest określana z A_{s,-z (góra), wyz.} oraz A_{s,+z (na dole),wymagane.}. Więc uwzględniono tu również regułę przesunięcia.

Rozkład wymaganego zbrojenia

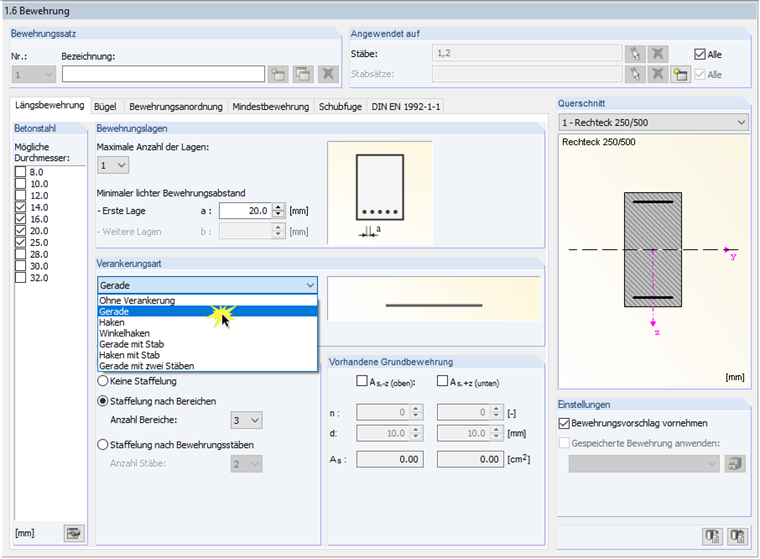

Wybór typu zakotwienia dla zbrojenia podłużnego
