Я хотел бы рассчитать каркас зала с нагрузками от взлетно-посадочной полосы крана. Я не совсем понимаю, что означают различные категории воздействия. Можете ли вы объяснить это мне?

Ответ

Стандарт EN 1991-3, Таблица 2.2, представляет группы нагрузок от 1 до 10. Они равны обозначению классов в нашем программном обеспечении.

Интеграция в категориях А-Е является специальной классификацией Dlubal Software.

  • Категория A: Конечное предельное состояние → Таблица 2.2 стандарта: ULS (1-7)
  • Категория B: Расчетная нагрузка (8)
  • Категория C: Особые (9,10)
  • Категория D: Предельное состояние пригодности к эксплуатации (11-13)

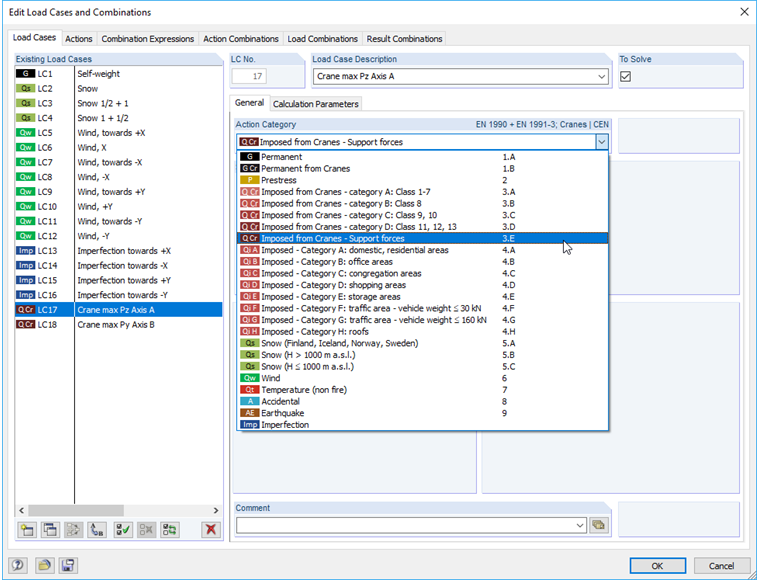

  • Категория E: она была добавлена в комбинаторика по желанию заказчика и должна использоваться для загружений, в которых опорные силы из конструкции балки крана объединены с соответствующей конструкцией.

В статье нашей базы знаний (см. Ссылки ниже) указывается, что комбинаторика (классы от А до D) должна использоваться для предварительной конструкции крановых балок. Данную комбинатонику нельзя использовать для несущей конструкции (кронштейнов, опор, ферм).

В вашей модели, несущие нагрузки от конструкции башен крана рассматриваются только в категории E.

Ключевые слова

Комбинаторика крановых ВПП нагрузки от крановых ВПП категория

Литература

[1]   Eurocode 1: Actions on structures - Part 3: Actions induced by cranes and machinery; EN 1991‑3:2010‑12
