Chciałbym obliczyć ramę hali z obciążeniami z pasa startowego dźwigu. Nie do końca wiem, co oznaczają różne kategorie wpływu. Czy możesz mi to wyjaśnić?

Odpowiedź

W normie EN 1991-3 grupy obciążeń 1-10 podano w tabeli 2.2. Należy je utożsamiać z oznaczeniem klas w naszym oprogramowaniu.
Włączenie do kategorii AE jest nazwą własną Dlubal.

Kategoria A: Limit stanu nośności> Tabela 2.2 normy: ULS (1-7)
Kategoria B: Obciążenie testowe (8)
Kategoria C: Nadzwyczajne (9,10)
Kategoria D: Limit stanu użyteczności (11-13)

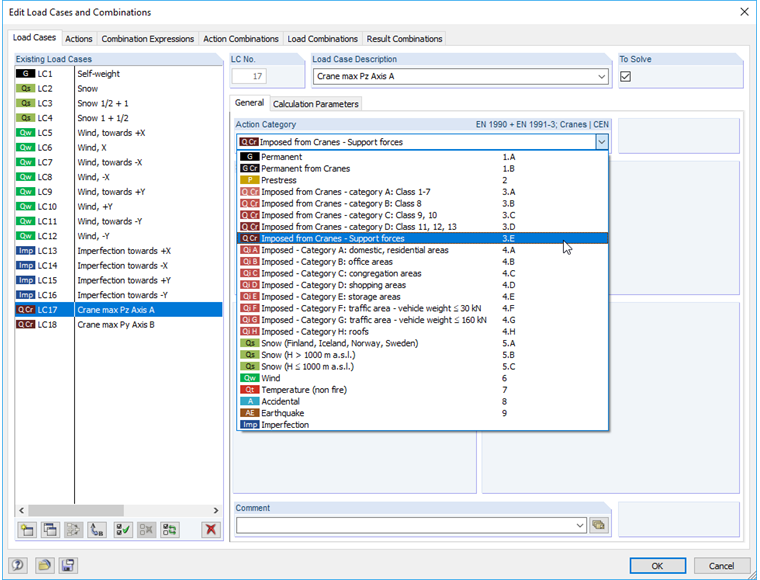

Kategoria E: Zostało to uwzględnione w kombinatoryce na życzenie klienta i powinno być stosowane w przypadkach obciążeń, w których siły łożysk z obliczania drogi startowej żurawia mają być połączone z dalszą konstrukcją.

W naszym artykule z bazy wiedzy wskazano, że kombinatoryka (klasy AD) ma być używana do wstępnego projektowania dźwigarów pasów dźwigowych W przypadku konstrukcji wsporczej (konsole, podpory, pręty) ta kombinatoryka nie jest stosowana.
W twoim przypadku obciążenia łożysk obliczane na drodze startowej żurawia byłyby brane pod uwagę tylko w kategorii E.

Słowa kluczowe

Kombinatoryczny pas startowy dźwigu, ładunki z dźwigarów na pasach startowych dźwigu, kategoria

Literatura

[1]   Eurocode 1: Einwirkungen auf Tragwerke - Teil 3: Einwirkungen infolge von Kranen und Maschinen; DIN EN 1991-3:2010-12
