我想用起重机跑道的载荷来计算一个大厅框架。 我不太清楚不同影响类别的含义。 你能解释一下吗?

回答

标准EN 1991-3,表2.2。给出了1到10个荷载组。 它们与我们软件中类的表示相同。

类别A到E中的集成是Dlubal Software的特定分类。

  • A类:极限状态→标准表2.2:ULS(1-7)
  • B类:试验荷载(8)
  • C类:意外(9,10)
  • D类:使用极限状态(11-13)
  • E类:根据客户要求将其添加到组合结构中,应该用于荷载工况,其中来自吊车梁设计的支座受力与相关结构相结合。

我们的知识库文章(见下面的链接)指出组合结构(A类到D类)应该用于起重机梁的初步设计。 对于支座结构(支座,支座,桁架),不应使用该组合。

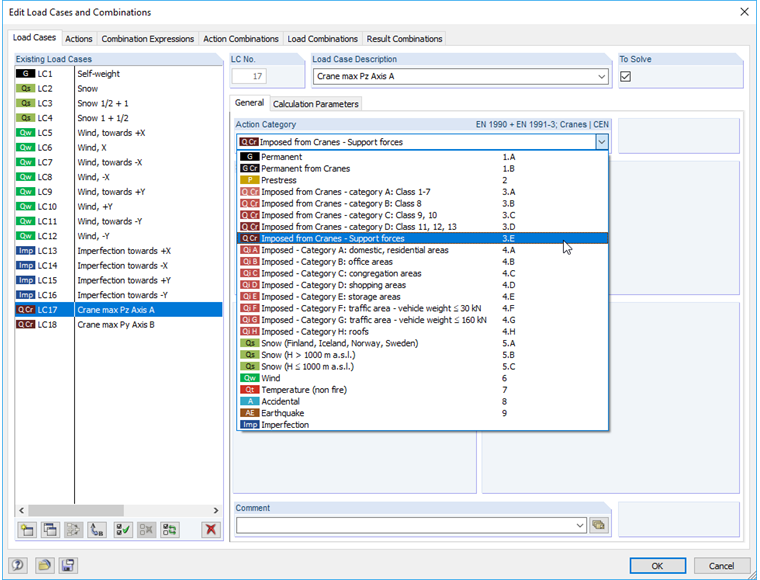

在模型中,起重机梁设计中的支座荷载仅在E类中考虑。

关键词

组合起重机跑道,起重机跑道大梁的负荷,类别

参考

[1]   Eurocode 1: Actions on structures - Part 3: Actions induced by cranes and machinery; EN 1991‑3:2010‑12
